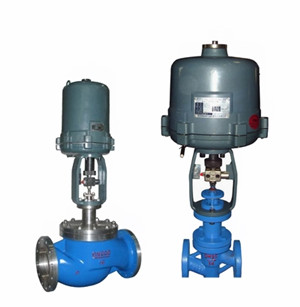

电动防爆调节阀

电动防爆调节阀

一、电动防爆调节阀 产品概述 ZD(R)SFB-P(M)电动防爆调节阀,由3810系列(或PSL系列)电子式电动执行器及低流阻直通调节阀阀体组成,电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,将电流信号转变成相对应的直线位移,自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。 电动防爆调节阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点。 电动防爆调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

一、电动防爆调节阀 产品概述

ZD(R)SFB-P(M)电动防爆调节阀,由3810系列(或PSL系列)电子式电动执行器及低流阻直通调节阀阀体组成,电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,将电流信号转变成相对应的直线位移,自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。
电动防爆调节阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点。
电动防爆调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。





二、电动防爆调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN25~300mm
公称压力 PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 单座、笼式、套筒型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行器

执行器型号 3810L系列及进口执行器
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4 (特殊可定制CT6)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动防爆调节阀 性能指标

项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 50:1

四、电动防爆调节阀 额定流量系数Kv、允许压差

公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程 16 25 40 60 100
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

五、电动防爆调节阀 主要外形图

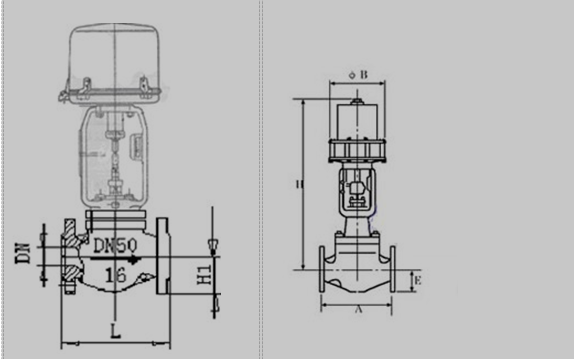

电动防爆调节阀 外形尺寸图
电动防爆调节阀 外形尺寸图

六、电动防爆调节阀 主要连接尺寸

公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 158 170 179 214 221 234 270 294 331 390 450
H2 373 495 495 495 700 700 700 725 725 725 725 725
D 225 225 225 225 257 257 257 310 310 310 310 310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
