Q641F气动法兰球阀

Q641F气动法兰球阀

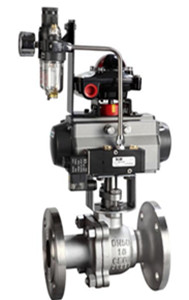

一、气动法兰球阀 产品概述 霜恒生产的Q641F/H气动法兰球阀采用活塞式气动执行器及球阀组成。Q641F/H气动法兰球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰软密封球阀适用于温度≤260°的场合,而气动法兰硬密封球阀结构可适用于温度≤500°的工况场合。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、

一、气动法兰球阀 产品概述

霜恒生产的Q641F/H气动法兰球阀采用活塞式气动执行器及球阀组成。Q641F/H气动法兰球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰软密封球阀适用于温度≤260°的场合,而气动法兰硬密封球阀结构可适用于温度≤500°的工况场合。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。



Q641F/H气动法兰球阀

二、气动法兰球阀 主要技术参数

1、阀体

阀体形式 直通铸造两段式阀体
公称通径 DN15~300mm
公称压力 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 O型球体阀芯
流量特性 快开特性

2、执行器

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动法兰球阀 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量Q 软密封为零泄露;金属密封符合ANSI B16.104 IV级标准
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

四、气动开关球阀 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
压力等级 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.5~0.7MPa

五、气动开关球阀 外形尺寸图


Q641F/H气动法兰球阀 (美标阀体) 主要外形尺寸图

六、气动开关球阀 外形连接尺寸

(1) 国标阀体外形结构尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配气动执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置执行器不同,外形尺寸也不相同

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

(2) 美标阀体外形结构尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 108 117 127 140 165 178 190 203 229 356 394 457 533 610
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配气动执行机构而定
D 89 98 108 117 127 152 178 190 229 254 279 343 406 483
D1 60.3 69.8 79.5 88.9 98.4 120.6 139.7 152.4 190.5 216 241.3 298.5 362 432
D2 35 43 51 64 73 92 105 127 157 186 216 270 324 381
n-φd 4-15 4-15 4-15 4-15 4-15 4-19 4-19 4-19 4-19 8-22 8-22 8-22 12-25 12-25
A、A1 根据阀门所需力矩而定,配置执行器不同,外形尺寸也不相同

注:以上参数均以国标ANSI150LB为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
