电动温度调节阀

电动温度调节阀

一、电动温度调节阀 产品概述 ZD(R)SWK电动温度调节阀(电动温度控制阀)按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(

一、电动温度调节阀 产品概述

ZD(R)SWK电动温度调节阀(电动温度控制阀)按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。



ZRSWK电动温度调节阀

二、电动温度调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN20~200mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 PTFE、不锈钢 (304、304L、316、316L)

3、执行机构、传感器、毛细管

执行器型号 3810系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
温包、毛细管材料 H62、1Cr18Ni9Ti
毛细管长度 3米、5米、10米
温度控制范围 0~250℃
设定值偏差 ±2℃

三、电动温度调节阀 额定行程与流通能力、泄露标准

公称通径 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
额定行程 6 8 10 14 20 30 30 40
调节精度(℃) ± 1 ~ ± 5
使用介质 蒸汽、水、油、气体
允许
泄漏量
硬密封 10 -4 X 阀额定容量
软密封 “ 0 ”

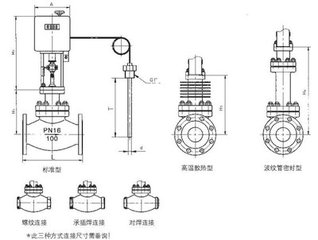

四、电动温度调节阀 主要外形图



ZRSWK电动温度调节阀 外形尺寸图

五、电动温度调节阀 主要连接尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
