Z41W铸铁闸阀

Z41W铸铁闸阀

一、铸铁闸阀 产品概述 上海霜恒阀门有限公司生产的Z41W铸铁闸阀主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。手动铸铁闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降。因此,阀门的高度尺寸小。手动铸铁闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。 二、铸铁闸阀 产品型号和图片

一、铸铁闸阀 产品概述

上海霜恒阀门有限公司生产的Z41W铸铁闸阀主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。手动铸铁闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降。因此,阀门的高度尺寸小。手动铸铁闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

二、铸铁闸阀 产品型号和图片

铸铁闸阀 Z41W

三、铸铁闸阀 主要技术参数

型号

公称压力MPa

试验压力MPa

工作温度

使用介质

密封

强度

Z45H-10、Z41H-10

1.0

1.1

1.5

≤200℃

水、蒸汽、油

Z45T-10、Z41T-10

Z45W-10、Z41W-10

≤100℃

油品、煤气

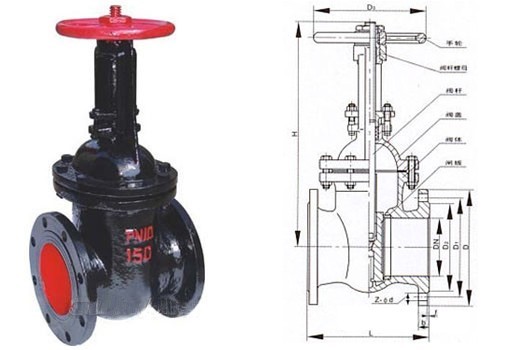

四、铸铁闸阀 外形尺寸图

铸铁闸阀 外形尺寸图

五、铸铁闸阀 外形连接尺寸

称压力
PN(MPa)

公称通径?
DN(mm)

标准值

参考值

L

D

D1

D2

D6

b

f

f1

Z-φd

Do

H

质量(kg)

1.6

15

130

95

65

46


14

2


4-φ14

120

220

4

20

150

105

75

55


14

2


4-φ14

140

256

6

25

160

116

85

65


14

2


4-φ14

160

276

6

32

180

135

100

78


16

2


4-φ18

180

280

7

40

200

145

110

86


16

3


4-φ18

200

300

18

50

250

160

125

100


16

3


4-φ18

240

358

29

65

265

180

145

120


18

3


4-φ18

255

415

32

80

280

195

160

135


20

3


8-φ18

280

435

46

100

300

215

180

155


20

3


8-φ18

320

500

63

150

350

280

240

210


24

3


8-φ23

360

675

134

200

400

335

295

265


26

3


12-φ23

400

818

192

250

450

405

355

320


30

3


12-φ25

456

970

273

300

500

460

410

375


30

4


12-φ25

500

1140

379

350

550

520

470

435


34

4


16-φ25

600

1280

590

400

600

580

525

485


36

4


16-φ30

720

1450

850

450

650

640

585

545


40

4


20-φ30

720

1580

910

500

700

705

650

608


44

4


20-φ34

720

1675

958

600

800

840

770

718


48

5


20-φ41

800

1990

1180

2.5

15

130

95

65

46


14

2


4-φ14

120

220

4

20

150

105

75

55


14

2


4-φ14

140

256

6

25

160

116

85

65


14

2


4-φ14

160

276

7

32

180

135

100

78


18

2


4-φ18

180

280

8

40

200

145

110

86


18

3


4-φ18

200

300

18

50

250

160

125

100


20

3


4-φ18

240

358

29

65

265

180

145

120


22

3


4-φ18

255

415

34

80

280

195

160

135


22

3


8-φ18

280

435

46

100

300

230

190

160


24

3


8-φ23

320

500

64

150

350

300

250

218


30

3


8-φ25

360

675

134

200

400

360

310

278


34

3


12-φ25

400

818

213

250

450

425

370

332


36

3


12-φ30

456

970

290

300

500

485

430

390


40

4


16-φ30

500

1140

399

350

550

550

490

448


44

4


16-φ34

600

1280

631

400

600

610

550

505


48

4


16-φ34

720

1450

900

450

650

660

600

555


50

4


20-φ34

720

1580

965

500

700

730

660

610


52

4


20-φ41

720

1675

1035

600

800

840

770

718


56

5


20-φ41

800

1990

1260

4.0

50

250

160

125

100

88

20

3

4

4-φ18

280

371

30

65

280

180

145

120

110

22

3

4

8-φ18

300

432

40

80

310

195

160

135

12l

22

3

4

8-φ18

320

455

52

100

350

230

190

160

150

24

3

4.5

8-φ23

360

551

82

150

450

300

250

218

204

30

3

4.5

8-φ25

400

708

153

200

550

375

320

282

260

38

3

4.5

12-φ30

450

885

262

250

650

445

385

345

313

42

3

4.5

12-φ34

560

1015

366

300

750

510

450

408

364

46

4

4.5

16-φ34

640

1160

563

350

850

570

510

465

422


4

5

16-φ41

640

1310

920

400

950

655

585

535

474

58

4

5

20-φ4l

720

1490

1350

500

1150

755

670

612

576

62

4

5

20-φ4l

800

2050

2000

6.4

50

250

175

135

105

88

26

3

4

4-φ18

280

402

35

65

280

200

160

130

110

28

3

4

8-φ18

300

450

43

80

310

210

170

140

12l

30

3

4

8-φ18

320

475

62

100

350

250

200

168

150

32

3

4.5

8-φ23

360

565

88

150

450

340

280

240

204

38

3

4.5

8-φ25

400

712

180

200

550

405

345

300

260

44

3

4.5

12-φ30

450

890

275

250

650

470

400

352

313

48

3

4.5

12-φ34

560

1030

408

300

750

530

460

412

364

54

4

4.5

16-φ34

720

1182

590

六、铸铁闸阀 安装注意事项

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
