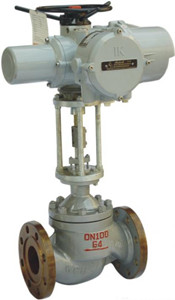

智能电动调节阀

智能电动调节阀

一、智能电动调节阀 产品概述 本公司自国外引进的新型智能电动调节阀是一种平衡式电动调节阀。配用智能一体式电动执行机构,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动调节阀的开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。 智能电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。 ROTORK作为世界上主要的执行机构制造厂家,因其耐用的产品而享誉全球,凭借着数十年在各种环境下安装、使用的经验,已开发出了一套高可靠性的设计。

一、智能电动调节阀 产品概述

本公司自国外引进的新型智能电动调节阀是一种平衡式电动调节阀。配用智能一体式电动执行机构,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动调节阀的开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。
智能电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
ROTORK作为世界上主要的执行机构制造厂家,因其耐用的产品而享誉全球,凭借着数十年在各种环境下安装、使用的经验,已开发出了一套高可靠性的设计。



精小型电动调节阀

二、智能电动调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN20~200mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 单座柱塞型、套筒导向型、笼式单座阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构

执行器型号 德国PS、英国罗托克、德国欧码、西门子等电动执行器
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、智能电动调节阀 主要性能指标

项目 指标值
基本误差% ±1.0
回差% 1.0
死区% 1.0
始终点偏差% 电开 始点±1.0 终点±1.0
始点±1.0 终点±1.0
电关 始点 ±1.0
终点 ±1.0
额定行程偏差% ≤1.0
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、智能电动调节阀 额定流量系数Kv、允许压差

公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程 16 25 40 60 100
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
