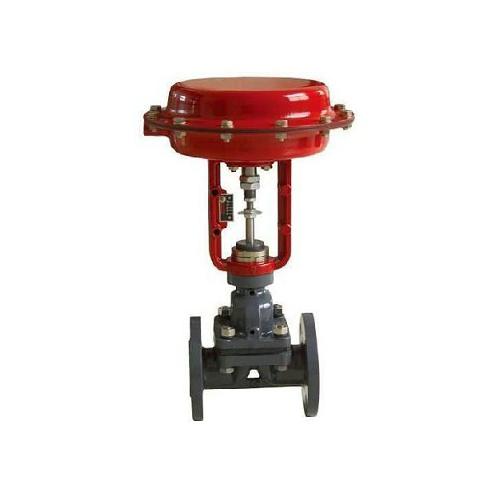

ZJSG气动隔膜调节阀

ZJSG气动隔膜调节阀

一、气动隔膜调节阀 产品概述 本公司生产的ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计,可采用不同组合、配用各种附件。其主要特点如下: 1、采用轻型执行机构,高度及重量均可减小30%。 2、阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。 3、阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不

一、气动隔膜调节阀 产品概述

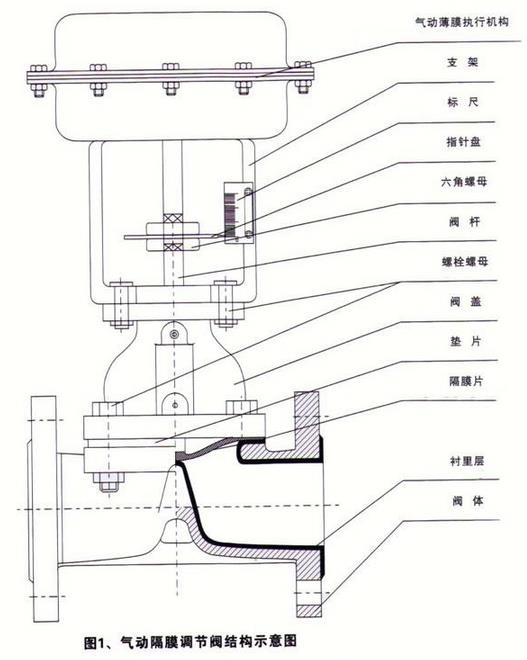

本公司生产的ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计,可采用不同组合、配用各种附件。其主要特点如下:
1、采用轻型执行机构,高度及重量均可减小30%。
2、阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
3、阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
4、流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。

ZJSG气动隔膜调节阀

二、气动隔膜调节阀 主要技术参数

1、阀体

阀体形式 直通铸造隔膜阀
公称通径 DN15~200mm
公称压力

PN1.6、2.5、4.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)
阀盖形式 标准型-10~+150℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、铸铁(HT200)、铸钢衬四氟(WCB+F46)、铸铁衬四氟(HT200+F46)

2、阀内件

阀芯形式 隔膜式阀芯
流量特性 快开特性
阀芯材料 丁荃胶、天然胶、聚四氟乙烯

3、执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 25 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20~60、60~100、40~200、80~240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动隔膜调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动隔膜调节阀 额定流量系数Kv、允许压差

公称通径(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数 KV 8 12 16 38 60 68 90 150 300 500 600 1200 1800
允许压差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.09
额定行程(mm) 10 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 /

五、气动隔膜调节阀 主要零件材料

阀体 HT200、ZG230~450或下述材质衬里
隔膜 丁荃胶、天然胶、聚四氟乙烯波纹
薄膜 丁腈橡胶夹增强涤纶织物
弹簧 60S12Mn、阀体衬里材质及适用范围

六、气动隔膜调节阀 阀体衬里材料适用场合

阀体衬里 使用温度(℃) 适用介质
无衬里 -10~+175 适用于非腐蚀性介质
软橡胶 -10~+85 有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶 -10~+85 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶 -10~+105 适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶 -10~+120 防腐性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷 -10~+175 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46 -10~+190 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

七、气动隔膜调节阀 隔膜衬里材料适用场合

隔膜材质 使用温度(℃) 适用介质
丁荃胶(B级) -40~+100 大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时而各种碱和盐类
天然胶(Q级) -50~+100 主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯 -10~+150 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

八、气动隔膜调节阀 主要外形图

ZJSG气动隔膜调节阀 外形尺寸图

九、气动隔膜调节阀 主要连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100
L 145 155 165 190 210 240 270 335
L1 280 280 280 280 280 350 350 350
H2 429 429 470 480 485 660 730 780
H3 177 177 177 177 177 182 182 182
C 220 220 220 220 220 270 270 270
A 282 282 282 282 282 360 360 360

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
