气动小流量调节阀

气动小流量调节阀

一、气动小流量调节阀 产品概述 ZJSW、ZJSY气动微小流量调节阀,简称气动小流量调节阀,是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构,与普通单座阀相比具有性能稳定,调节精度高,使用寿命长的特点适用于流量大,泄漏量要求严格的场合,广泛应用于要求噪音低、压差小、调节要求高的工业过程自动控制系统中。 气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。 气动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。 气动小流量调节阀特别适用于液

一、气动小流量调节阀 产品概述

ZJSW、ZJSY气动微小流量调节阀,简称气动小流量调节阀,是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构,与普通单座阀相比具有性能稳定,调节精度高,使用寿命长的特点适用于流量大,泄漏量要求严格的场合,广泛应用于要求噪音低、压差小、调节要求高的工业过程自动控制系统中。
气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
气动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。
气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。

ZJSW、ZJSY气动小流量调节阀

二、气动小流量调节阀 主要技术参数

1、阀体

阀体形式 直通铸造、锻造阀体
公称通径 DN8~25mm
阀座直径 dn1.5~20mm
公称压力 PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
连接形式 焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-11
有效面积(cm2) 200
行程(mm) 10、16
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动小流量调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动小流量调节阀 额定流量系数Kv、允许压差

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
配用执行器型号 ZHA/B-11
额定行程(mm) 8 10 12

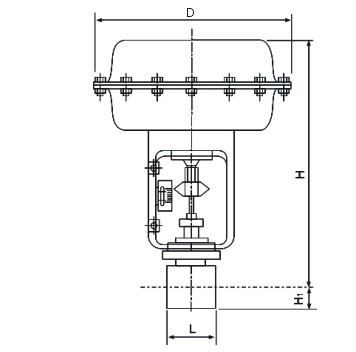

五、气动小流量调节阀 主要外形图

ZJSW、ZJSY气动小流量调节阀 外形尺寸图

六、气动小流量调节阀 主要连接尺寸

公称通径DN 阀座直径dn L H H1 H2 A
G3/8“ 1.5~15 95 30 130 350 230
G1/2“ 1.5~15 95 30 130 350 230
G3/4“ 1.5~15 110 30 130 350 230
G1“ 1.5~15 110 30 130 350 230

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。


相关名称:气动小流量调节阀,ZJSW气动微小流量调节阀
