卫生级气动调节阀

卫生级气动调节阀

一、卫生级气动调节阀 产品概述 本公司研发生产的ZTRS卫生级气动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。 卫生级气动调节阀采用多弹簧薄膜执行机构及卫生级调节阀阀体组成。 卫生级气动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准。 卫生级气动调节阀泄漏量符合ANSIB16.104标准。 卫生级气动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。 气动卫生调节阀可快速拆装阀体和阀帽,使阀门打开

一、卫生级气动调节阀 产品概述

本公司研发生产的ZTRS卫生级气动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
卫生级气动调节阀采用多弹簧薄膜执行机构及卫生级调节阀阀体组成。
卫生级气动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准。
卫生级气动调节阀泄漏量符合ANSIB16.104标准。
卫生级气动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。
气动卫生调节阀可快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

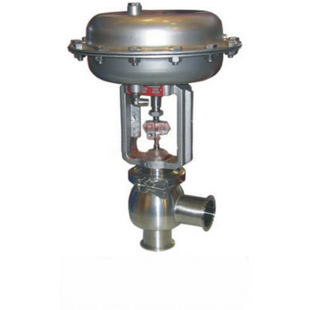

ZTRS卫生级气动调节阀

二、卫生级气动调节阀 主要技术参数

1、阀体

阀体形式 角型铸造球型阀(电子抛光处理)
公称通径 DN15~100mm
公称压力 PN1.0MPa
法兰标准 卡箍式、法兰式(如无合同约定,将按卡箍式连接供货)
连接形式 法兰(FF RF RTJ)
阀盖形式 标准型-17~+150℃
压盖型式 螺栓压紧式
密封填料 三元乙丙橡胶、聚四氟乙烯
阀体材料 304、304L、316、316L

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5~3kg/cm2(0.15~0.3MPa)
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、卫生级气动调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、卫生级气动调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
阀座直径 dN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数KV 线性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
额定行程(mm) 10 16 25 40
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34

五、卫生级气动调节阀 主要零件材料

阀体 304 314 316 316L
阀盖 304 314 316 316L
垫片 聚四氟乙烯(PTFE)
阀内件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)

六、卫生级气动调节阀 主要外形图

ZTRS卫生级气动调节阀 外形尺寸图

七、卫生级气动调节阀 主要连接尺寸

公称通径 DN(mm) 25 40 50 65 80
L 100 105 105 155 155
L0 100 125 125 175 175
H1 470 480 480 510 510
H3 180 180 180 236 236
L1 289 289 289 347 347
A 282 22 282 360 360
D 220 220 220 270 270

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。


相关名称:卫生级气动调节阀,ZTRS气动卫生调节阀,食品级卫生调节阀
