ZJSWD气动温度调节阀

ZJSWD气动温度调节阀

一、气动温度调节阀 产品概述 本公司研发生产的ZJSWD气动温度调节阀,是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,气动温度调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动温度调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的温度参数的连续调节。 气动温度调节阀广泛应用于精确控制气体、液体、蒸汽等介质。 气动温度调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。 气动温度调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、

一、气动温度调节阀 产品概述

本公司研发生产的ZJSWD气动温度调节阀,是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,气动温度调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动温度调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的温度参数的连续调节。
气动温度调节阀广泛应用于精确控制气体、液体、蒸汽等介质。
气动温度调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。
气动温度调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

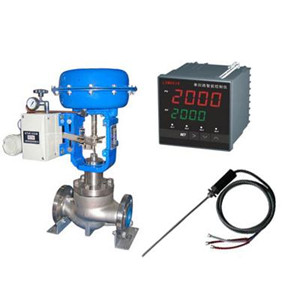

ZJSWD气动温度调节阀

二、气动温度调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN20~200mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

2、阀内件

阀芯形式 单座柱塞型、套筒导向型
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 25 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20~60、60~100、40~200、80~240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构、PTD调节仪等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动温度调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动温度调节阀 额定流量系数Kv、允许压差

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

五、气动温度调节阀 主要外形图

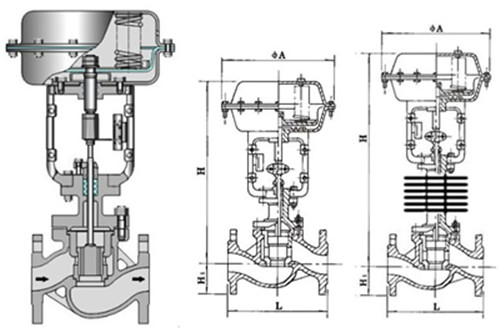

ZJSWD气动温度调节阀 外形尺寸图

六、气动温度调节阀 主要连接尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
