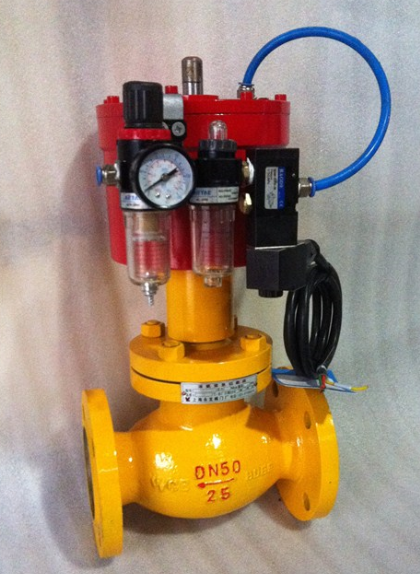

FBQDQ421F液氨防爆紧急切断阀

FBQDQ421F液氨防爆紧急切断阀

液氨防爆气动紧急切断阀的详细资料: 不锈钢液氨防爆紧急切断阀  液氨防爆气动紧急切断阀产品概述: 产品名称:液氨气动紧急切断阀 产品附件:防爆气动三联件(防爆二位三通电磁,防爆信号执行开关,空气过滤器减压阀) 产品型号:QDQ421F-16/25/40C 产品规格:DN15-DN300 压力等
液氨防爆气动紧急切断阀的详细资料:

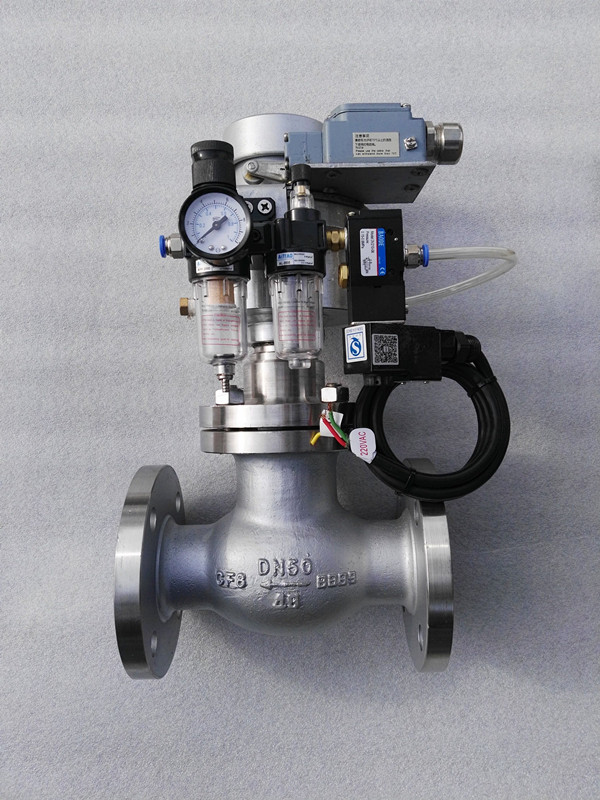

不锈钢液氨防爆紧急切断阀


 液氨防爆气动紧急切断阀产品概述:

产品名称:液氨气动紧急切断阀
产品附件:防爆气动三联件(防爆二位三通电磁,防爆信号执行开关,空气过滤器减压阀)
产品型号:QDQ421F-16/25/40C
产品规格:DN15-DN300
压力等级:1.6Mpa-2.5Mpa-4.0Mpa
适用介质:液氨、氨气、天然气、液化气
使用温度:-40~+80℃
阀体材质:铸钢、不锈钢304、316、304L、316L


 液氨防爆气动紧急切断阀产品简介:

     防爆气动紧急切断阀是一种安全保护阀,安装在液氨、氨气、液化石油气(燃气),液体与气体管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75℃时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。


 液氨防爆气动紧急切断阀产品特点:

     防爆气动紧急切断阀结合了截止阀,止回阀,电磁阀和气动阀门的优点,具有极佳的技术性能,低负荷损失和高可靠性,用于发生紧急情况时通过泄露报警仪输出信号给电磁阀,电磁阀通电关闭气源,阀门自动关闭,也能远距离迅速操控管道或储罐上阀门的开启、关闭,保证人身和财产安全。

     防爆气动紧急切断阀属于自动化系统中执行机构的一种阀门,由弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。防爆气动紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的气体。


 液氨防爆气动紧急切断阀技术参数:

气缸工作压力:≤2.0Mpa
气缸使用介质:氮气、无水空气
气缸开启压力:≥0.5-0.7Mpa
气缸使用温度:≤75℃
(易熔合金)熔化温度:75±5℃
切断时间:阀门口径小于等于DN65关闭时间≤5秒
          阀门口径大于DN65关闭时间≤10秒

气缸、活塞:球墨铸铁
弹簧材质:50CrVA(弹簧钢)
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
开启类型:常开式,常闭式


 液氨防爆气动紧急切断阀工作原理:

    紧急切断阀气源入口安装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
        1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。发生紧急情
           况时燃气泄漏报警器报警输出信号给电磁阀,电磁阀通电排气,阀门自动关闭.
        2、手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
        3、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
        4、电气防护等级:CEI IP65/IP67
        5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
        6、工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W

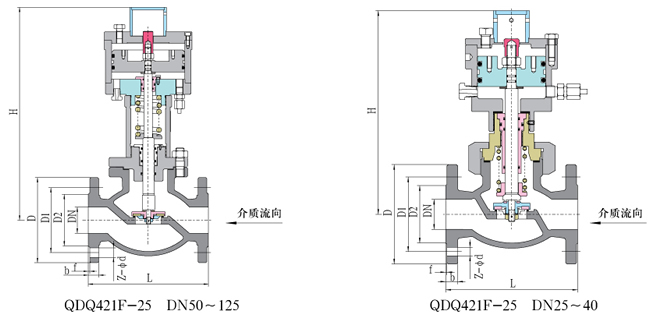

 液氨防爆气动紧急切断阀结构外形及连接尺寸(mm):




DN

L

H

D

D1

D2

b

F

Z-Φd

15

130

215

95

65

45

16

2

4-Φ14

20

150

255

105

75

55

16

2

4-Φ14

25

160

285

115

85

65

16

2

4-Φ14

32

180

300

135

100

78

18

2

4-Φ18

40

200

320

145

110

85

18

2

4-Φ18

50

230

380

160

125

100

20

3

4-Φ18

65

290

420

180

145

120

22

3

8-Φ18

80

310

450

195

160

135

22

3

8-Φ18

100

350

520

230

190

160

24

3

8-Φ23

125

400

558

270

220

188

28

3

8-Φ25

150

480

750

300

250

218

30

3

8-Φ25

200

600

950

360

310

278

34

3

12-Φ25

250

650

1050

425

370

332

36

3

12-Φ30

300

750

1120

485

430

390

40

3

16-Φ30


 防爆气动紧急切断阀保管、安装及使用注意事项:

1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,
   消除污垢,并在加工面上涂防锈油,防止锈蚀。
2、阀门可安装在水平或垂直的管道上使用,安装前去掉防尘盖,将阀门内部清理干净,以免污物带进
   阀体内部,损坏密封圈。
3、紧急切断阀采用止回阀原理,只能单向截断,阀门工作介质的流动方向是高进低出,安装时必须注
   意阀门标志,将要保护的一端作为阀门入口。
4、阀门每天开放12-14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长
   期使用的可靠性。
5、订购产品时须注明法兰密封面形式,压力等级及连接标准。

    以上是防爆气动紧急切断阀的产品信息,如果您对防爆气动紧急切断阀的规格、型号、图片、技术参数有什么疑问,请联系我们获取防爆气动紧急切断阀的详细信息。
