自力式电控温度调节阀

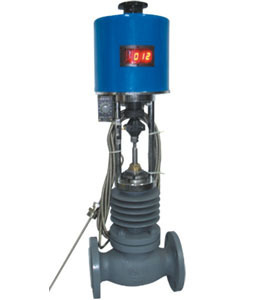

自力式电控温度调节阀

一、自力式电控温度调节阀 产品概述 ZZWPE自力式电控温度调节阀,由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽,在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。自力式电控温度调节阀具有以下特点: 1、适用范围广泛,阀体结构有单座、或套筒两种型式。 2、有较宽的温度设定范围,控制精度高。 3、有超温过载保护措施,安全可靠。 4、温度设定方便,运行期间也可连续调节。

一、自力式电控温度调节阀 产品概述

ZZWPE自力式电控温度调节阀,由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽,在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单,操作方便,选用温度范围广、响应时间快、密封性能可靠。因而自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。自力式电控温度调节阀具有以下特点:
1、适用范围广泛,阀体结构有单座、或套筒两种型式。
2、有较宽的温度设定范围,控制精度高。
3、有超温过载保护措施,安全可靠。
4、温度设定方便,运行期间也可连续调节。


自力式电控温度调节阀

二、自力式电控温度调节阀 工作原理

自力式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理,见附图示:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。
备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

三、自力式电控温度调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN20~200mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 PTFE、不锈钢 (304、304L、316、316L)

3、执行机构、传感器、毛细管

执行器型号 3810系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
温包、毛细管材料 H62、1Cr18Ni9Ti
毛细管长度 3米、5米、10米
温度控制范围 0~250℃
设定值偏差 ±2℃

四、自力式电控温度调节阀 额定行程与流通能力、泄露标准

公称通径 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
额定行程 6 8 10 14 20 30 30 40
调节精度(℃) ± 1 ~ ± 5
使用介质 蒸汽、水、油、气体
允许
泄漏量
硬密封 10 -4 X 阀额定容量
软密封 “ 0 ”

五、自力式电控温度调节阀 主要外形图

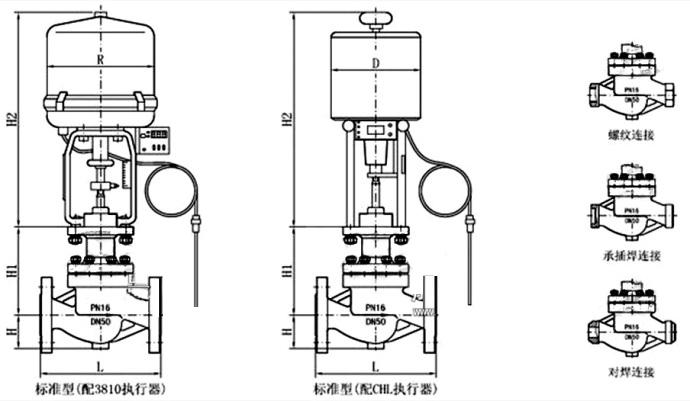

ZZWPE自力式电控温度调节阀 外形尺寸图

六、自力式电控温度调节阀 主要连接尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
