自力式微压调节阀

自力式微压调节阀

一、自力式微(差)压调节阀 产品概述 本公司生产的ZZVP、ZZCP自力式微压调节阀、自力式差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。其主要特点如下: 1、调节弹簧设计在薄膜执行机构上方,利于现场调试。 2、无填料,阀杆上、下活动是不存在摩擦,上密封绝对可靠。 3、执行机构敏感元件极为灵敏,极微小的

一、自力式微(差)压调节阀 产品概述

本公司生产的ZZVP、ZZCP自力式微压调节阀、自力式差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。其主要特点如下:
1、调节弹簧设计在薄膜执行机构上方,利于现场调试。
2、无填料,阀杆上、下活动是不存在摩擦,上密封绝对可靠。
3、执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来。
4、平衡型结构,不受阀前压力影响

ZZVP/ZZCP自力式微(差)压调节阀

二、自力式微(差)压调节阀 主要技术参数

阀体形式 直通铸造球型阀
公称通径 DN20~100mm
公称压力 PN1.0、1.6MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型(一体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
保证调压阀正常工作的最小压差P ≥0.01(MPa)
工作温度 ≤80℃
适合介质 气体、蒸汽、低粘度液体
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)
阀芯形式 单座柱塞型阀芯
流量特性 快开、线性
阀芯材料 PTFE、不锈钢 (304、304L、316、316L)

三、自自力式微(差)压调节阀 额定流量系数、噪音衡量系数、允许压差

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760
允许压差
(Mpa)
PN16 1.6 1.5 1.2
PN40 2.0

四、自力式微(差)压调节阀 主要性能指标

控制精度 ±5%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min

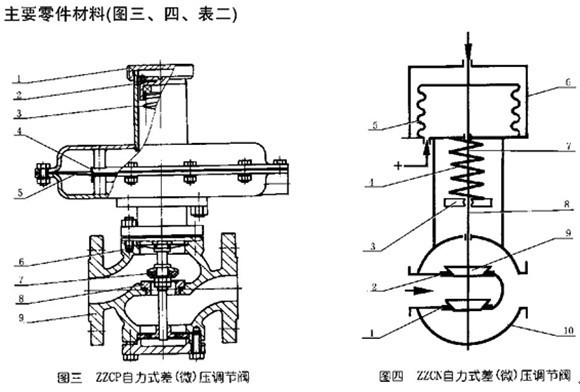

五、自力式微(差)压调节阀 主要外形图

ZZVP/ZZCP自力式微(差)压调节阀 外形连接尺寸图

六、自力式微(差)压调节阀 主要连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100
L 150 160 180 200 230 290 310 350
H 52.5 57.5 75 75 85.5 92.5 100 110
H1 323 350 370 370 370 397 397 400
A 308 394 308 394 308 394 394 394
导压管接口螺纹 M16×1.5
重量G(Kg) 12 18 25 32 45 58 68 76

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。


相关名称:自力式微压调节阀,自力式差压调节阀
