ZYC自力式压差控制阀

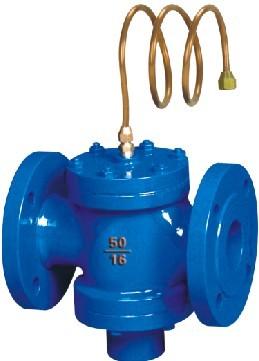

ZYC自力式压差控制阀

一、自力式压差控制阀 产品概述 本公司生产的ZYC型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。 该阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下的特点: 1、恒定被控系统压差; 2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响; 3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差; 4、采用先进的无级调压结构,控制压差可调比可达25:1;

一、自力式压差控制阀 产品概述

本公司生产的ZYC型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。
该阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下的特点:
1、恒定被控系统压差;
2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响;
3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差;
4、采用先进的无级调压结构,控制压差可调比可达25:1;

ZYC自力式压差控制阀

5、当被控系统内部无自主调节时,该阀即具备了自力式流量控制阀的功能,设定流量的方法:
a、调节控制压差的大小;
b、调节被控系统阻力的大小;
6、具备消除堵塞的功能,当控制压差最大时,阀门为全开状态,堵塞在双阀瓣处的污物会在介质压力下清除干净,方法是将导压管端的球阀关闭3-5分钟。
7、控制压差精度±5;

二、自力式压差控制阀 主要技术参数

阀体形式 直通铸造阀
公称通径 DN15~350mm
公称压力 PN1.0、1.6 MPa
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、螺纹(适用于1″以内)
介质温度 0~150℃
工作压差范围 0.02~0.3MPa
控制压差设定值 0.02MPa
控制压差可调范围 0.02~0.3MPa
导压管长度 1.6m
导压管连接端尺寸 1/2"管螺纹
阀体材质 铸铁、球墨铸铁、铸钢

三、自力式压差控制阀 主要外形图

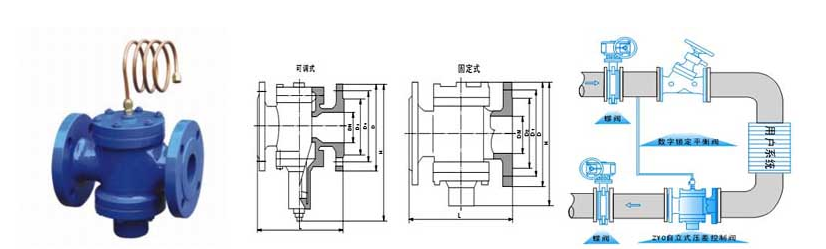

ZYC自力式压差控制阀 外形连接尺寸图

四、自力式压差控制阀 主要连接尺寸

公称通径(DN) L(mm) H(mm) H1(mm) Kvs(m3/h)
15 100 130 58 0.05~3.8
20 110 145 63 0.07~5.4
25 115 160 74 0.1~8.6
32 130 174 99 0.3~13.5
40 200 220 133 0.5~25.5
50 215 240 140 0.7~39.6
65 230 300 189 1.2~58
80 275 310 176 1.8~80
100 290 375 224 3.0~125
125 310 455 290 5.0~215
150 350 545 347 8.0~285
200 425 625 399 10~608
250 480 720 431 20~910
300 650 775 459 25~1395
350 700 960 595 30~1745

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
