v230d01自力式压力调节阀

v230d01自力式压力调节阀

一、V230D01自力式压力调节阀 产品概述 上海霜恒专业生产的V230D01自力式(阀后)压力调节阀由控制阀门、 执行器和一个设定压力的弹簧组成。 V230D01自力式(阀后)压力调节阀属于自力式调节阀,该阀适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀后压力升高时,控制阀关闭。 工作原理:工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2,同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1

一、V230D01自力式压力调节阀 产品概述

上海霜恒专业生产的V230D01自力式(阀后)压力调节阀由控制阀门、 执行器和一个设定压力的弹簧组成。

V230D01自力式(阀后)压力调节阀属于自力式调节阀,该阀适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀后压力升高时,控制阀关闭。

工作原理:工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2,同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯向离开阀座方向移动,直到顶盘的作用力与弹簧反作用力相平衡为止。这时,阀芯与阀座之间流通面积变大,流阻变小,从而使P1降为设定值。同理,当阀前压力P1降低时,作用方向与上述相反,这就是阀前压力调节时的工作原理。

当需要改变阀前压力P1的设定值时,可调整调节螺母。

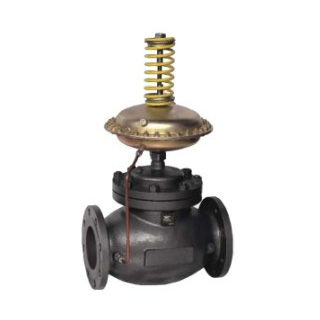

二、V230D01自力式压力调节阀 产品型号和图片

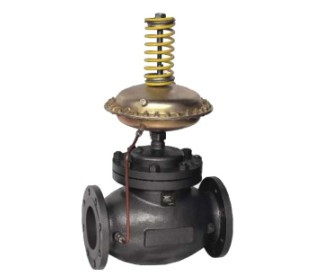

V230D01自力式压力调节阀

三、V230D01自力式压力调节阀 主要参数

V230D01自力式压力调节阀零部件材料
阀体 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料 硬密封 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
软密封 不锈钢镶嵌橡胶圈
压力平衡元件 不锈钢波纹管(DN15~125)、平衡膜片(DN150~250)
阀座 CF8、CF8M
阀杆 304、316
膜盖  钢板镀锌
膜片 EPDM或FKM夹纤维
V230D01自力式压力调节阀允许工作温度
15~125mm 150~250mm
≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
≤150℃
注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。
公称通径DN额定流量系数KvS噪音衡量系数Z值允许压差(Mpa)PN16PN40
V230D01自力式压力调节阀额定流量系数、噪音衡量系数、允许压差
15 20 25 32 40 50 65 80 100 125 150 200 250
4 6.3 8 16 20 32 50 80 125 160 280 320 400
0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
1.6 1.5 1.2 1.0
2.0


四、V230D01自力式压力调节阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
