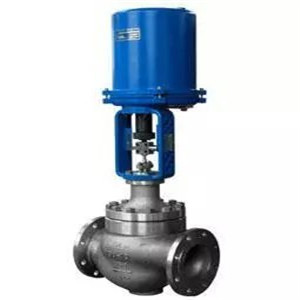

KHPS高压单座调节阀

KHPS高压单座调节阀

一、KHPS高压单座调节阀 产品概述 本公司生产的KHPS高压单座调节阀,是一种上导向结构的调节阀,KHPS高压单座调节阀结构紧凑,压降损失小,流量大,可调范围广,阀芯导向部分的导向面积大,抗振性好。KHPS高压单座调节阀配用的电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。KHPS高压单座调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。 KHPS高压单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 KHPS高

一、KHPS高压单座调节阀 产品概述

本公司生产的KHPS高压单座调节阀,是一种上导向结构的调节阀,KHPS高压单座调节阀结构紧凑,压降损失小,流量大,可调范围广,阀芯导向部分的导向面积大,抗振性好。KHPS高压单座调节阀配用的电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。KHPS高压单座调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。
KHPS高压单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
KHPS高压单座调节阀的泄漏量符合ANSI Bl6.104标准。
KHPS高压单座调节阀符合GB/T4213-92、JB/T7387-94 。

KHPS高压单座调节阀

二、KHPS高压单座调节阀 主要技术参数

1、阀体

阀体型式 单座铸造球型阀
公称通径 25、40、50、80mm
公称压力 ANSI 900、1500、2500;JIS 63K
连接型式 密封面型式 RF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981等
焊接标准 嵌接焊SW(40~80mm) 对接焊BW(80mm)
材料 碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
上阀盖 常温型 -5~+230℃
伸长I型 +230~+566℃
压盖型式 螺栓压紧式
密封填料 8石棉编织填料、石墨填料

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等

2、执行器

执行器型式 DKZ系列、381L系列、SKZ系列、PSL系列
输入信号 DKZ执行机构 Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)
381L执行机构 4~20mA·DC或1~5V(输入电阻250Ω)
SKZ执行机构 4~20mA·DC、1~5V DC
PSL执行机构 4~20mA·DC
电源电压 DKZ执行机构 220V,50Hz
381L执行机构 220V,50/60Hz
SKZ执行机构 单相控制220V·50Hz
PSL执行机构 单相控制220V·50Hz; 三相控制380V,50Hz
手动机构 DKZ执行机构:手轮; 361L执行机构:离合式; SKZ执行机构: 手轮; PSL执行机构: 手轮
作用形式 电关式或电开式

三、KHPS高压单座调节阀 主要性能指标

参数 指标值
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级
回差 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%
可调范围 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

四、KHPS高压单座调节阀 Cv值和行程

公称通径 25 40 50 80
阀座直径 15 20 25 25 32 40 32 40 50 50 65 80
额定Cv值 4.0 6.3 12 12 17 25 17 25 47 47 75 110
额定行程 14.3 25 38

五、KHPS高压单座调节阀 主要外形图

公称通径DN(mm) 25、40、50、80mm
结构长度 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
