气动内螺纹三通球阀

气动内螺纹三通球阀

一、气动内螺纹三通球阀产品概述 本公司生产的霜恒牌气动内螺纹三通球阀是综合国内外先进技术而开发的新型三通切换型调节/切断阀门。标准球芯有L型三通双通道,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型气动三通内螺纹球阀可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。气动三通内螺纹球阀由气动活塞式双作用或单作用(弹簧复位式)执行机构组成,有比例调节型(采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,改变球芯的旋转角度,可实现比例调节动作)。二位切换型(采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速切换控制)

一、气动内螺纹三通球阀产品概述

本公司生产的霜恒牌气动内螺纹三通球阀是综合国内外先进技术而开发的新型三通切换型调节/切断阀门。标准球芯有L型三通双通道,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型气动三通内螺纹球阀可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。气动三通内螺纹球阀由气动活塞式双作用或单作用(弹簧复位式)执行机构组成,有比例调节型(采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,改变球芯的旋转角度,可实现比例调节动作)。二位切换型(采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速切换控制)。

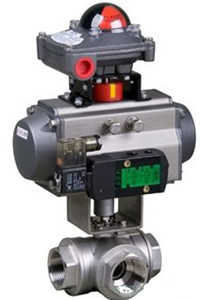

Q614/15气动内螺纹三通球阀

二、气动内螺纹三通球阀 产品概述

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

三、气动内螺纹三通球阀 主要技术参数

1、阀体

阀体形式 三通铸造球型阀
公称通径 DN15~50mm
公称压力 PN1.6、2.5、4.0、6.4 MPa
连接形式 螺纹式(适用于1/2"~2")
压盖型式 螺母旋紧式
密封填料 V型聚四氟乙烯填料、PPL高温密封材料
阀芯形式 O型球型阀芯
流量特性 快开特性

2、执行器

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、气动内螺纹三通球阀 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50
允许压差(MPa) ≤公称压力
动作范围 0~90°
泄露量Q 软密封为零泄露;金属密封符合ANSI B16.104 IV级标准
基本误差 带定位器:小于全行程的±2% (调节型)、开关型省略
回差 带定位器:小于全行程的2% (调节型)、开关型省略

五、气动内螺纹三通球阀 主要性能规范

试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

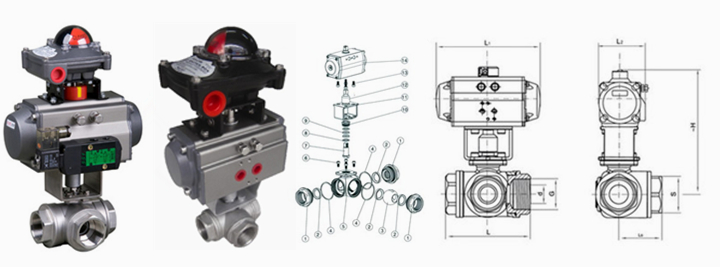

六、气动内螺纹三通球阀 尺寸图




气动内螺纹三通球阀 开关型


七、气动内螺纹三通球阀 外形连接尺寸

公称通径 15 20 25 32 40 50
L 68 78 86 111 126 143
L1 34 39 43 55.5 63 71.5
H 19 25 37 45 70 80
H1 130 135 139 158 165 202
H2、H3 根基实际配置气动附件而定
D 140 140 140 164 164 190
D1 62 62 62 75 75 91

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
