气动塑料球阀

气动塑料球阀

一、气动塑料球阀 产品概述 本公司生产的霜恒牌气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动塑料球阀具有耐腐性、重量轻等特点,是近年来被广泛采用的一种新型阀门,它具有以下优点:   1. 流体阻力小,其阻力系数与同长度的管段相等。   2. 结构简单、体积小、重量轻。   3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。   4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

一、气动塑料球阀 产品概述

本公司生产的霜恒牌气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动塑料球阀具有耐腐性、重量轻等特点,是近年来被广泛采用的一种新型阀门,它具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

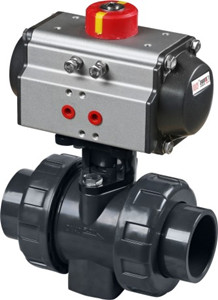

SQ611S气动塑料球阀

二、气动塑料球阀 主要技术参数

1、阀体

阀体形式 直通式
公称通径 DN15~150mm
公称压力 PN1.0、1.6 MPa
连接形式 法兰、螺纹、由令
适用介质 UPVC及PPR兼容的食品工业化学溶剂

2、执行机构

执行器型号 GT、SR、ST、AT系列单(双)作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动塑料球阀 主要零件材料

阀体 UPVC、CPVC、PPR
阀座 PTFE
阀芯 UPVC、CPVC、PPR
阀杆 UPVC、CPVC、PPR

四、主要外形及连接尺寸


公称通径 15 20 25 32 40 50 65 80 100
G 1/2 3/4 1" 1-1/4 1-1/2 2" 2-1/2 3" 4"
L 112 132 144 165 171 200 273 303 326
L1 164 182 210 233 247 291 371 414 492
H 根据实际配置气动执行器而定
L0 根据实际配置气动执行器而

由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
