气动保温球阀

气动保温球阀

一、气动保温球阀 产品概述 BQ641气动保温球阀采用AT活塞式气缸与夹套保温球阀组装而成,具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)实现调节功能。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构,因而夹套保温气动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

一、气动保温球阀 产品概述

BQ641气动保温球阀采用AT活塞式气缸与夹套保温球阀组装而成,具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)实现调节功能。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构,因而夹套保温气动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

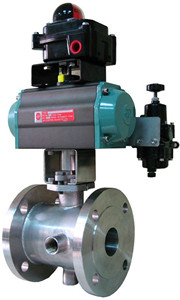

气动保温球阀

二、气动保温球阀主要技术参数

1、阀体及内件

阀体形式 两段式铸造阀体(外焊接夹套保温)
公称通径 DN20~DN200
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB、JB、HG、JIS、ANSI、DIN
连接形式 法兰式
压盖型式 螺栓压紧式
适用温度 -40~+450℃
球体形式 "O"型球体
流量特性 近似快开特性
密封填料 柔性石墨填料等

2、执行机构

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动保温球阀主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

四、气动保温球阀 主要技术规范

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

五、气动保温球阀 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa

六、气动保温球阀 主要外形及连接尺寸

公称通径 连接尺寸
DN20-200mm 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为
您提供完整的图纸及技术资料

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
