气动高真空球阀

气动高真空球阀

一、气动真空球阀 产品概述 上海霜恒公司生产的GUQ气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ气动高真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动高真空球阀广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。 气动真空球阀

一、气动真空球阀 产品概述

上海霜恒公司生产的GUQ气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ气动高真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动高真空球阀广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。

气动真空球阀

二、气动高真空球阀 产品特点

1、密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
2、开关扭矩小,配置气动执行器小,工作稳定、可靠;
3、结构紧凑,重量轻,外形简洁、美观;
4、该阀既能适用高真空,又能适用一定的正压力下 使用;
5、由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。

三、气动高真空球阀 主要性能

泄漏率 1.3×10-9Pa.M3/S;
压力范围 5×10-7Pa~0.6Mpa
工作温度 -30℃~+232℃
气源压力 .4~0.6 Mpa
工作介质 水、蒸气、酸、碱
安装位置 任意
使用寿命 ≥20000次

四、气动高真空球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

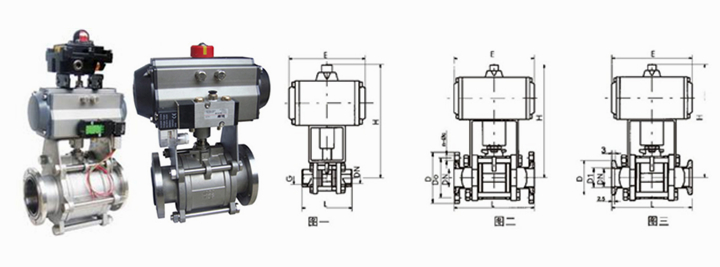

五、气动高真空球阀 结构图和连接尺寸

快卸法兰连接尺寸 (标准:ISO-2852)

公称型号 DN A B L H
GUQ-16R 16 34 27.5 75 100
GUQ-20R 20 50.5 43.5 90 110
GUQ-25R 25 50.5 43.5 100 125
GUQ-32R 32 50.5 43.5 110 155
GUQ-40R 40 50.5 43.5 120 170
GUQ-50R 50 64 56.5 135 210
GUQ-65R 65 77.5 70.5 150 260
GUQ-80R 80 91 83.5 200 320
GUQ-100R 100 119 110 250 400

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
