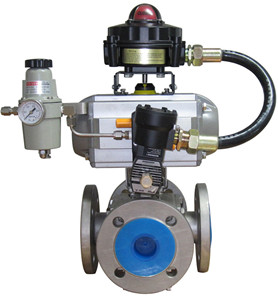

气动四通球阀

气动四通球阀

一、气动四通球阀 产品概述 上海霜恒阀门有限公司生产的气动四通球阀,是由角行程气动执行机构和四通球阀阀体组成。?根据结构形式,气动四通球阀可以分为双L型和十字型两种,分别实现两种形式的介质换向操作。 气动四通球阀特点: 1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。 2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。 3、使用寿命长:阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门使用寿命。? 适用场景: 气动四通法兰球阀适用于各种轻重工业及楼宇管道.广

一、气动四通球阀 产品概述

上海霜恒阀门有限公司生产的气动四通球阀,是由角行程气动执行机构和四通球阀阀体组成。?根据结构形式,气动四通球阀可以分为双L型和十字型两种,分别实现两种形式的介质换向操作。
气动四通球阀特点:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门使用寿命。?
适用场景:
气动四通法兰球阀适用于各种轻重工业及楼宇管道.广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

气动四通球阀

二、气动四通球阀主要技术参数

阀体形式 四通铸造阀体
公称通径 DN50~600mm
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JB/T79.2-1994、 ASME/ANSI B165
连接形式 法兰式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
设计和制造 GB/T12237-1989; APl608
检验和试验 GB/T13927-1992; APl 598
执行器型号 GT、AT、AR、AW系列单双作用气动执行器

三、气动四通球阀主要性能指标

公称压力(MPa) 常温最大工作压力(MPa) 壳体试验压力(MPa) 气密封试验压力(MPa) 高压密封试验压力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2

四、气动四通球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、气动四通球阀 外形连接尺寸

气动四通球阀属于定做产品,详细的参数及外形尺寸图,请详洽上海霜恒技术部。
