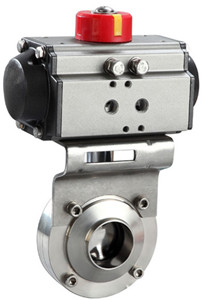

一、气动卫生蝶阀 产品概述 上海霜恒阀门有限公司生产的气动卫生蝶阀D681F由气动执行器与高品质卫生型蝶阀阀体组成,卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。 1、设计新颖、合理、结构独特,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。 3、可以任何位置安装,维修方便。 4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

一、气动卫生蝶阀 产品概述

上海霜恒阀门有限公司生产的气动卫生蝶阀D681F由气动执行器与高品质卫生型蝶阀阀体组成,卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

气动卫生蝶阀

二、气动卫生蝶阀 主要技术参数

公称通径DN 50 65 80 100 125 150 200 250 300 350 400
动作范围 0~90°
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按GB/T4213-92,为Kv值的10-4
环境温度oC -20~60oC
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动卫生蝶阀 主要性能指标

公称通径 DN(mm) 15~150
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、油品等
连接形式 快装式、卡箍式、外螺纹、焊接式

四、气动卫生蝶阀 零件材料

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

五、气动卫生蝶阀 外形连接尺寸

规格(ISO) 结构长度 外圆 外径 执行器长度 高度 重量Kg
20 50 78 19.05 130 82 1.2
25 50 78 25.4 130 82 1.2
32 50 78 31.8 130 82 1.05
38 50 86 38.1 130 86 1.2
51 52 102 50.8 140 96 1.7
63 56 115 63.5 150 103 2.1
76 56 128 76.1 150 110 2.4
89 60 139 88.9 170 116 2.7
102 64 154 101.6 170 122 3.05
108 64 159 108 170 126 3.15
133 80 138 133 190 138 5.2
159 90 215 159 190 153 9.2

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
