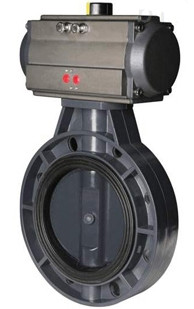

气动塑料蝶阀

气动塑料蝶阀

一、气动塑料蝶阀 产品概述 上海霜恒阀门有限公司生产的气动塑料蝶阀SD671S具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90度往复回转,驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过气动塑料蝶阀所产生的压力降很小,故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。气动塑料蝶阀其要特点如下: 1、外

一、气动塑料蝶阀 产品概述

上海霜恒阀门有限公司生产的气动塑料蝶阀SD671S具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90度往复回转,驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过气动塑料蝶阀所产生的压力降很小,故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。气动塑料蝶阀其要特点如下:
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强,应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸,维护简单易行。

气动塑料蝶阀

二、气动塑料蝶阀 主要技术参数

1、阀体

阀体形式 直通式阀体
公称通径 DN50~300mm
公称压力 PN1.0、1.6MPa
连接形式 法兰式 \ 对夹式
密封材质 FPM、EPDM、NBR
适用温度 0~+60℃
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
适用介质 PVC兼容的食品工业化学溶剂

2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 线性

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动塑料蝶阀 主要性能指标

公称通径DN 50~300(mm)
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6

四、气动塑料蝶阀 零件材料

零件名称 材料名称
阀体 UPVC、PPR、PVDF
蝶板 UPVC、PPR、PVDF
阀座 EPDM、FPM
阀杆 2Cr13、45#
"O"型圈 EPDM、FPM

五、气动塑料蝶阀 外形尺寸图

气动塑料蝶阀外形尺寸图

六、气动塑料蝶阀 外形连接尺寸

通径(mm) 英寸″ 尺寸(mm)
长度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
