不锈钢气动放料阀

不锈钢气动放料阀

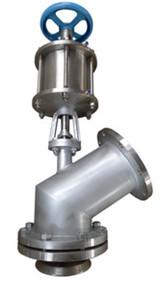

一、不锈钢气动放料阀 产品概述 上海霜恒阀门有限公司生产的不锈钢气动放料阀TY645F适用于化工厂反应釜有腐蚀性介质的罐底放料,具有操作方便、开启自由、运动灵活可靠、阀瓣装配维修简单、密封结构合理、密封圈更换方便实用等特点。 不锈钢气动放料阀其结构主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。  不锈钢气动放料阀 二、不锈钢气动放料阀 零件参数

一、不锈钢气动放料阀 产品概述

上海霜恒阀门有限公司生产的不锈钢气动放料阀TY645F适用于化工厂反应釜有腐蚀性介质的罐底放料,具有操作方便、开启自由、运动灵活可靠、阀瓣装配维修简单、密封结构合理、密封圈更换方便实用等特点。 不锈钢气动放料阀其结构主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。

不锈钢气动放料阀

二、不锈钢气动放料阀 零件参数

零件名称 ZG1Cr18 Ni9Ti系列 ZG00Cr18 Ni10系列 ZG1Cr18 Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列
阀体/阀盖 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2
阀杆 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2
阀瓣 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
螺母 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti

三、不锈钢气动放料阀 结构图

上(下)展式气动放料阀外形尺寸图

四、不锈钢气动放料阀 连接尺寸

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85 / /
32 135 100 135 100 / /
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
