Z41Y手动闸阀

Z41Y手动闸阀

一、锻钢法兰闸阀 产品概述 锻钢法兰闸阀Z41Y按照API 602标准设计制造,提供三种阀盖设计形式:螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式,锻钢闸阀提供法兰、NPT螺纹、焊接式三种连接方式,适用于 Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 二、锻钢法兰闸阀 产品型号和图片

一、锻钢法兰闸阀 产品概述

锻钢法兰闸阀Z41Y按照API 602标准设计制造,提供三种阀盖设计形式:螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式,锻钢闸阀提供法兰、NPT螺纹、焊接式三种连接方式,适用于 Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

二、锻钢法兰闸阀 产品型号和图片

锻钢法兰闸阀 Z41Y、Z41H

三、锻钢法兰闸阀 主要技术参数

公称压力(Mpa) 实验压力 工作温度(℃)
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
1.6 2.4 1.76 0.6 350
2.5 3.75 3.75 0.6
4.0 6.0 4.4 0.6
6.4 9.6 7.04 0.6
10.0 15.0 11.0 0.6

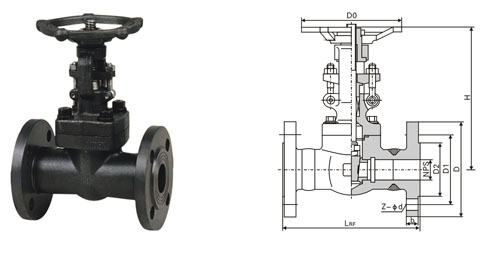

四、锻钢法兰闸阀 外形尺寸图

锻钢法兰闸阀 外形尺寸图

五、锻钢法兰闸阀 外形连接尺寸

L(RF) L1(BW) 150Lb 108 117 127 140 165 203
300Lb 140 152 165 178 190 216
600Lb 165 190 216 229 241 292
H 150Lb~300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150Lb RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300Lb RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600Lb RTJ 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5 12.4 20.1



六、锻钢法兰闸阀 安装注意事项

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
