水封闸阀

水封闸阀

一、水封闸阀 产品概述 上海霜恒阀门有限公司生产的水封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。 1、本产品的阀盖填料室具有水密封结构,当接口通入压力O.6~1 MPa的水时,可使系统与大气隔离,保证系统具有良好的气密封。 2、DS/Z型系列采用双闸板双向弹性密封,启闭灵活、迅速、密封可靠。 3、产品结构简单、紧凑合理、检修方便、使用寿命长。 4、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调

一、水封闸阀 产品概述

上海霜恒阀门有限公司生产的水封闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。
1、本产品的阀盖填料室具有水密封结构,当接口通入压力O.6~1 MPa的水时,可使系统与大气隔离,保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封,启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量。
5、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动。
6、DS系列水封闸阀适用于公称压力≤1O.OMPa,工作温度≤425℃,工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

二、水封闸阀 产品型号和图片

水封闸阀 DSZ44H

三、水封闸阀 主要技术参数

壳体强度试验

1.5

2.4

3.8

6.O

9.6

15.0

密封试验

1.1

1.8

2.8

4.4

7.0

11.O

上密封试验

1.1

1.8

2.8

4.4

7.0

11.0

气密封试验

0.5~O.7

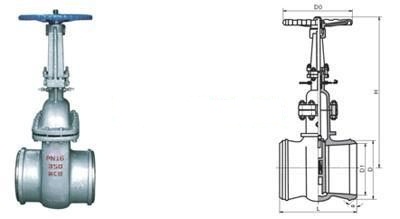

四、水封闸阀 外形尺寸图

水封闸阀 外形尺寸图

五、水封闸阀 外形连接尺寸

公称通径
DN/mm

L

α

H

DO

PNl.6/MPa

PN2.5/MPa

D

D1

D

D1

50

250

37o30'

334

250

58

50

64

4g

65

270

37o30'

439

250

75

65

82

67

80

280

37o30'

495

300

91

79

95

77

100

300

37o30'

575

350

11O

97

117

101

125

325

37o30'

587

350

136

121

144

126

150

350

37o30'

607

350

163

146

172

158

200

400

37o30'

740

400

223

202

223

202

250

450

37o30'

863

400

278

254

278

254

300

500

37o30'

990

400

330

305

330

305

350

550

37o30'

1137

500

382

352

382

352

400

600

37o30'

1523

500

432

399

432

39g

450

650

37o30'

1618

600

485

451

485

451

500

700

37o30'

1657

600

535

501

535

499

600

800

37o30'

1746

700

636

601

636

599

六、水封闸阀 安装注意事项

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
