排渣闸阀

排渣闸阀

一、PZ41H排渣闸阀 产品概述 排渣闸阀在煤矿、锅炉、电厂用途比较广泛,因其具有超强的耐磨性而为人知。上海霜恒阀门有限公司生产的PZ41H排渣闸阀具有如下优点: 1、我们吸收消化了国内外先进技术,并结合自身技术经验,设计了具有飞球特色的排渣系列阀门,其性能与使用寿命明显优于国内同类产品。  2、采用中法兰螺栓连接,支管两端为法兰连接结构。  3、启闭件采用半密封副强制密封,性能优良。  4、阀体内腔喷焊耐磨材料,密封副材料选用耐磨合金,耐磨性强、耐冲蚀、耐擦伤、摩擦力小、密封可靠。  5、阀体出口流道线型合理,不存渣,启闭灵活

一、PZ41H排渣闸阀 产品概述

排渣闸阀在煤矿、锅炉、电厂用途比较广泛,因其具有超强的耐磨性而为人知。上海霜恒阀门有限公司生产的PZ41H排渣闸阀具有如下优点:

1、我们吸收消化了国内外先进技术,并结合自身技术经验,设计了具有飞球特色的排渣系列阀门,其性能与使用寿命明显优于国内同类产品。
2、采用中法兰螺栓连接,支管两端为法兰连接结构。
3、启闭件采用半密封副强制密封,性能优良。
4、阀体内腔喷焊耐磨材料,密封副材料选用耐磨合金,耐磨性强、耐冲蚀、耐擦伤、摩擦力小、密封可靠。
5、阀体出口流道线型合理,不存渣,启闭灵活,不卡阻。
6、阀杆表面经调质及氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
7、中大口径设置滚动轴承,启闭轻松。

二、PZ41H排渣闸阀 产品型号和图片

PZ41H排渣闸阀

三、PZ41H排渣闸阀 设计制造标准

设计与制造:GB12234 GB2595
法兰尺寸:GB9113 JB/T79
压力温度:JB/T74 GB9131
结构长度:GB/T12221
对焊连接尺寸:---
检验与试验:JB/T9092 GB13927

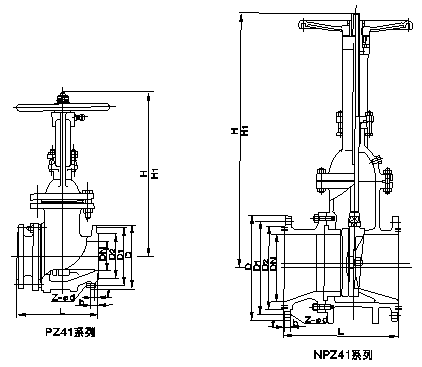

四、PZ41H排渣闸阀 外形尺寸图

PZ41H排渣闸阀外形尺寸图

五、PZ41H排渣闸阀 外形连接尺寸

型号 公称通径
DN/mm
主要尺寸
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣阀
尺寸同上,
高度重量加电动头。
  L D D1 D2 b Z-ød H
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 220 180 150 24 8-ø18 685
150 350 285 240 212 28 8-ø22 790
200 400 340 295 268 30 12-ø22 885
250 450 405 355 320 32 12-ø26 1015
300 500 460 41O 370 34 12-ø26 1190
350 550 520 470 430 38 16-ø26 1350
400 600 580 525 482 40 16-ø30 1460
500 700 715 650 585 46 20-ø33 1820
PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上,高度、
重量外加电动装置。
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 235 190 158 24 8-ø22 685
150 350 300 250 212 30 8-ø26 190
200 400 360 31O 278 34 12-ø26 885
250 450 425 370 335 36 12-ø30 1015
300 500 485 430 390 40 16-ø30 1190
350 550 555 490 450 44 16-ø33 1350
400 600 620 550 505 48 16-ø36 1460
450 650 670 600 555 50 20-ø36 1620
500 700 730 660 615 52 20-ø36 1820
PL41H-25
PL941H-25
电动尺寸同上,
高度、重量
外加电动装置。
150 400 300 250 212 30 8-ø26 91O
200 500 360 31O 278 34 12-ø26 1100
250 550 425 370 335 36 12-ø30 1430
300 650 485 430 390 40 16-ø30 1558
350 700 555 490 450 44 16-ø33 1678
400 750 620 550 505 48 16-ø36 1830
450 850 670 600 555 50 20-ø36 1990
500 900 730 660 615 52 20-ø36 2160




注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
