黄铜内螺纹闸阀

黄铜内螺纹闸阀

一、Z15T黄铜内螺纹闸阀 产品概述 上海霜恒阀门有限公司生产的Z15T黄铜内螺纹闸阀,口径从DN6到DN100,主要用于暖通、城市供水等系统,具有体积小,不生锈、干净卫生等特点。连接螺纹有公制管螺纹,也有英制NPT螺纹。 二、Z15T黄铜内螺纹闸阀 产品型号和图片 Z15T黄铜内螺纹闸阀 三、Z15T黄铜内螺纹闸阀 主要零件材料 零件

一、Z15T黄铜内螺纹闸阀 产品概述

上海霜恒阀门有限公司生产的Z15T黄铜内螺纹闸阀,口径从DN6到DN100,主要用于暖通、城市供水等系统,具有体积小,不生锈、干净卫生等特点。连接螺纹有公制管螺纹,也有英制NPT螺纹。

二、Z15T黄铜内螺纹闸阀 产品型号和图片

Z15T黄铜内螺纹闸阀

三、Z15T黄铜内螺纹闸阀 主要零件材料

零件 阀体、阀盖、阀板、阀杆 填料 手轮
材料 黄铜 聚四氟乙烯 铸铁

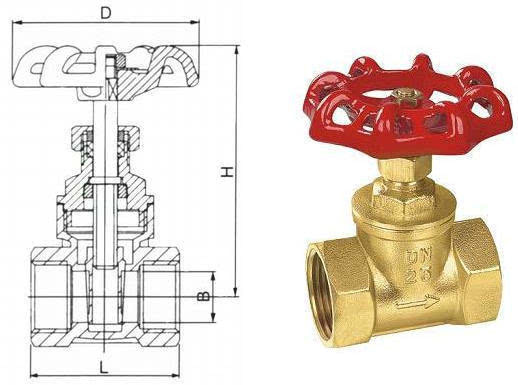

四、Z15T黄铜内螺纹闸阀 外形尺寸图

Z15T黄铜内螺纹闸阀外形尺寸图

五、Z15T黄铜内螺纹闸阀 外形连接尺寸

DN 规格 A B C D
10 3/8 42 9.5 66.5 45
15 1/2 43 12.8 71 55
20 3/4 46 17 76 55
25 1 53 21 87.5 60
32 1 1/4 55 27 101 68
40 1 1/2 58 34 111 72
50 2 66.5 45 128 80
65 2 1/2 80 55 155 98
80 3 83 66 180 110
100 4 101 87 218 126


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
