D341W手动通风蝶阀

D341W手动通风蝶阀

一、手动通风蝶阀 产品概述 上海霜恒阀门有限公司生产的手动通风蝶阀D341W采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。 1、设计新颖、合理、结构独特,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 二、手动通风蝶阀 产品型号和图片 手动通风蝶阀 D34

一、手动通风蝶阀 产品概述

上海霜恒阀门有限公司生产的手动通风蝶阀D341W采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、手动通风蝶阀 产品型号和图片

手动通风蝶阀 D341W

三、手动通风蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄漏量
适用介质 煤气、含尘气体、烟道气等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

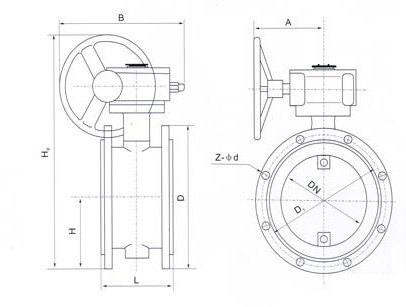

四、手动通风蝶阀 外形尺寸图

手动通风蝶阀 外形尺寸图

五、手动通风蝶阀 外形连接尺寸

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-18 140 110 88 4-14
65 21/2 112 80 306 125 193 160 130 108 4-18 160 130 108 4-14
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42

六、手动通风蝶阀 安装注意事项

蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广,如果用来控制流量的话就需要选择不同的类型和阀体的大小了,因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
