一、BD343H手动保温蝶阀 产品概述 上海霜恒阀门有限公司专业生产的BD343H法兰式多层次硬密封保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。 二、BD343H手动保温蝶阀 产品型号和图片 BD343H手动保温

一、BD343H手动保温蝶阀 产品概述

上海霜恒阀门有限公司专业生产的BD343H法兰式多层次硬密封保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。

二、BD343H手动保温蝶阀 产品型号和图片

BD343H手动保温蝶阀

三、BD343H手动保温蝶阀 主要技术参数

BD343H保温蝶阀主要材质:零件名称 材质
GB ASTM
夹套 25 105
阀座 WCB A216-WCB
阀体 25 A105
阀杆 1Cr13 A247-410
填料 柔性石墨
填料压盖 WCB A216-WCB

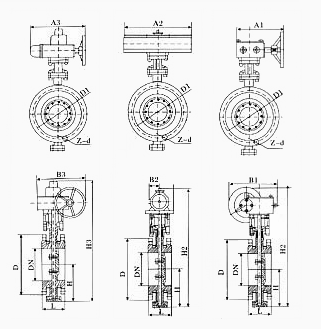

四、BD343H手动保温蝶阀 外形尺寸图

BD343H手动保温蝶阀 外形尺寸图

五、BD343H手动保温蝶阀 外形连接尺寸

公称通径DN(mm) 结构长度 外形尺寸(参考值)
  (标准值)L BD343H BD643H BD943H
mm H H1 A1 B1 H2 A2 B2 H3 A3 B3
50 108 150 112 350 180 200 625 245 72 530 250 255
65 112 170 115 370 180 200 625 245 72 530 250 255
80 114 180 120 380 180 200 645 245 72 565 250 255
100 127 190 138 420 180 200 675 355 92 600 250 255
125 140 200 164 460 180 200 715 355 92 640 250 255
150 140 210 175 555 270 280 800 355 92 705 300 315
200 152 230 200 760 400 425 850 250 170 775 300 315
250 165 250 243 830 400 425 925 250 170 945 300 315
300 178 270 250 895 450 560 1035 450 220 1070 300 315
350 190 290 280 950 450 560 1070 450 220 1140 300 315
400 216 310 305 1190 535 580 1190 450 220 1210 300 315
450 222 330 350 1255 535 580 1250 650 280 1335 575 714
500 229 350 380 1305 5385 580 1290 650 280 1415 575 714
600 267 390 445 1340 570 660 1455 850 380 1605 656 810
700 292 430 480 1520 750 550 1585 850 380 1844 656 810
800 318 470 530 1710 750 550 1700 1250 380 2040 656 810

六、BD343H手动保温蝶阀 安装注意事项

蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广,如果用来控制流量的话就需要选择不同的类型和阀体的大小了,因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
