XD371消防信号蝶阀

XD371消防信号蝶阀

一、XD371消防信号蝶阀 产品概述 上海霜恒阀门有限公司专业生产的XD371消防信号蝶阀其设计采用对夹信号蝶阀,轴端设置凸轮机构与开关信号接触,能有效提供阀门开启与关闭的信号,并能输出连接声光设施、提供声与光的信号,一般用于为消防设施配套所用。 二、XD371消防信号蝶阀 产品型号和图片 XD371消防信号蝶阀 三、XD371消防信号蝶阀 采用标准 设计

一、XD371消防信号蝶阀 产品概述

上海霜恒阀门有限公司专业生产的XD371消防信号蝶阀其设计采用对夹信号蝶阀,轴端设置凸轮机构与开关信号接触,能有效提供阀门开启与关闭的信号,并能输出连接声光设施、提供声与光的信号,一般用于为消防设施配套所用。

二、XD371消防信号蝶阀 产品型号和图片

XD371消防信号蝶阀

三、XD371消防信号蝶阀 采用标准


  • 设计标准:GB/T12238-1989
  • 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
  • 结构长度 :GB/T12221-1989
  • 压力试验:GB/T13927-1992

四、XD371消防信号蝶阀 技术参数

公称通径 DN(mm) 50~200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
适用介质 水、海水、油品等
适用温度 ≤125℃

五、XD371消防信号蝶阀 外形尺寸图

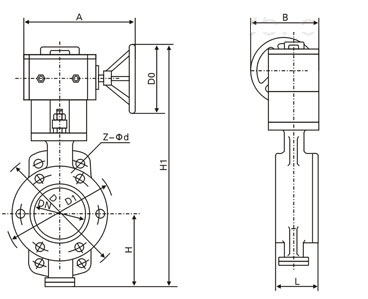

XD371消防信号蝶阀 外形尺寸图

六、XD371消防信号蝶阀 外形连接尺寸

公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值) 参考重量
1.6MPa
毫米 英寸 L H H0 A B D0 D D1 n-d
50 2 43 102 362 200 200 160 165 125 4-14 15
65 21/2 46 112 382 200 200 160 185 145 4-14 17
80 3 49 120 400 200 200 160 200 160 8-18 19.5
100 4 56 137 434 200 200 160 220 180 8-18 23
125 5 64 162 480 200 200 160 250 210 8-18 28
150 6 70 174 550 280 280 240 285 240 8-22 48
200 8 71 207 615 280 280 240 340 295 12-22 53
250 10 76 242 694 280 280 240 405 355 12-26 94
300 12 83 284 829 420 520 350 460 410 12-26 124
