手动高真空蝶阀

手动高真空蝶阀

一、GI手动高真空蝶阀 产品概述 上海霜恒阀门有限公司专业生产的GI型手动真空蝶阀广泛应用于工业过程控制中需要抽真空的场合,这种真空蝶阀良好的密封性能决定了它可以在非常高的真空状态下都能灵活地启闭,并且保证系统的真空度。真空蝶阀的材质分为碳钢和不锈钢。一般都是对夹式连接。 二、GI手动高真空蝶阀 产品型号和图片 GI手动高真空蝶阀 三、GI手动高真空蝶阀 技术参数

一、GI手动高真空蝶阀 产品概述

上海霜恒阀门有限公司专业生产的GI型手动真空蝶阀广泛应用于工业过程控制中需要抽真空的场合,这种真空蝶阀良好的密封性能决定了它可以在非常高的真空状态下都能灵活地启闭,并且保证系统的真空度。真空蝶阀的材质分为碳钢和不锈钢。一般都是对夹式连接。

二、GI手动高真空蝶阀 产品型号和图片

GI手动高真空蝶阀

三、GI手动高真空蝶阀 技术参数

          适用范围 105~1.3×10-4Pa
阀门漏率 ≤1.3×10-4Pa.L/S.
适用温度 -25~ 80℃(丁腈橡胶)
-30~ 150℃(氟橡胶)
安装方向 任意

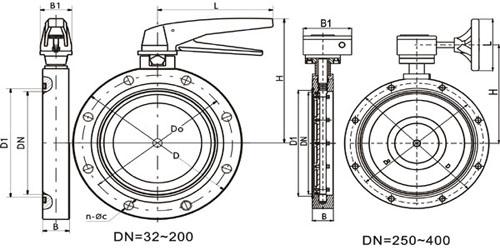

四、GI手动高真空蝶阀 外形尺寸图

GI手动高真空蝶阀 外形尺寸图

五、GI手动高真空蝶阀 外形连接尺寸

Model
型号
DN D Do D1 B H B1 L n-φc
GI-32 32 78 64 36 22 32 36 115 4-φ7
GI-40 40 85 70 44 22 40 36 115 4-φ7
GI-50 50 110 90 55 22 50 36 115 4-φ9
GI-65 65 125 105 70 26 130 38 135 4-φ9
GI-80 80 145 125 85 30 140 38 135 4-φ9
GI-100 100 170 145 105 30 153 38 135 4-φ12
GI-150 150 220 195 156 35 179 40 165 8-φ12
GI-200 200 275 250 208 40 208 40 185 8-φ12
GI-250 250 330 300 258 45 234 45 300 8-φ14
GI-300 300 380 350 308 55 300 55 350 8-φ14
GI-400 400 500 465 408 60 340 60 500 8-φ18
