BQ41保温球阀

BQ41保温球阀

一、BQ41夹套保温球阀 产品概述 上海霜恒阀门有限公司专业生产的BQ41保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常 温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 二、BQ41夹套保温球阀 产品型号和图片

一、BQ41夹套保温球阀 产品概述

上海霜恒阀门有限公司专业生产的BQ41保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常 温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

二、BQ41夹套保温球阀 产品型号和图片

BQ41夹套保温球阀

三、BQ41夹套保温球阀 性能规范

设计标准 ASME B 16.34 GB/T 12224
结构长度 ASME B 16.10 GB/T 12221
连接法兰  ASME B 16.5 JB/T 79
驱动方式 手动、电动、气动
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质


四、BQ41夹套保温球阀 主要零件材料

序号 零件名称  材 质
GB ASTM
1 夹套 25 A105
2 阀座 WCB A216-WCB
3 阀体 25 A105
4 密封圈 PTFE、对位聚苯
5 球体 304 304
6 阀杆 1Cr13 A247-410
7 填料 柔性石墨
8 填料压盖 WCB A216-WCB

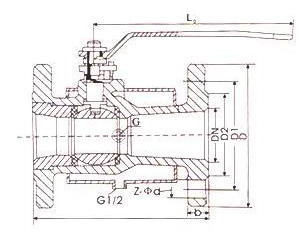

五、BQ41夹套保温球阀 外形尺寸图

BQ41夹套保温球阀 外形尺寸图

五、BQ41夹套保温球阀 外形连接尺寸

公称通径 (DN) L D E H W 管螺纹
Pipe thread
(mm) (in) (mm) (in) P
20 3/4″ 117 40 11/2″ 58.5 101 170 G3/4″
25 1″ 127 50 2″ 62.5 106 170 G3/4″
40 11/2″ 165 65 21/2″ 63.5 125 250 G3/4″
50 2″ 178 80 3″ 68 135 250 G3/4″
80 3″ 229 150 6″ 82 193 350 G3/4″
100 4″ 254 200 8″ 83 265 420 G3/4″
150 6″ 292 250 10″ 95 355 1000 G3/4″
200 8″ 330 300 12″ 100 410 1300 G3/4″
