Q11F一片式球阀

Q11F一片式球阀

一、一片式内螺纹球阀 产品概述 上海霜恒阀门有限公司专业生产的一片式内螺纹球阀,适用于1.6MPa压力以下的工况,具有阀体轻巧、开关灵活等特点,一般公称通径最大做到DN100,材质有304不锈钢、316不锈钢,连接螺纹有NPT螺纹,也有公制管螺纹。适用温度一般不超过200度。 二、一片式内螺纹球阀 产品型号和图片 一片式内螺纹球阀 三、一片式内螺纹球阀 主要零件材料

一、一片式内螺纹球阀 产品概述

上海霜恒阀门有限公司专业生产的一片式内螺纹球阀,适用于1.6MPa压力以下的工况,具有阀体轻巧、开关灵活等特点,一般公称通径最大做到DN100,材质有304不锈钢、316不锈钢,连接螺纹有NPT螺纹,也有公制管螺纹。适用温度一般不超过200度。

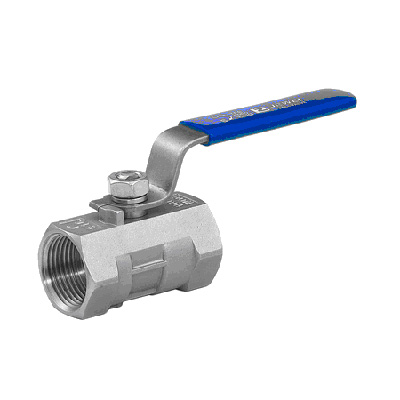

二、一片式内螺纹球阀 产品型号和图片

一片式内螺纹球阀

三、一片式内螺纹球阀 主要零件材料

零件名称 材质
密封圈 聚四氟乙烯
球体 铸钢/不锈钢
阀盖 铸钢/不锈钢
阀体 铸钢/不锈钢
阀杆 不锈钢
止推垫圈 聚四氟乙烯
填料 聚四氟乙烯
填料压盖螺母 碳钢/不锈钢
垫圈 碳钢/不锈钢
阀杆螺母 碳钢/不锈钢
手柄套 塑料PLASTIC
手柄 碳钢/不锈钢

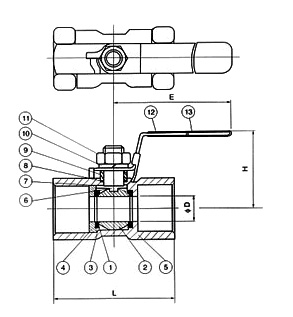

四、一片式内螺纹球阀 外形尺寸图

一片式内螺纹球阀 外形尺寸图


五、一片式内螺纹球阀 外形尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 56.5 60 72 78 85 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
