气动薄膜笼式调节阀

气动薄膜笼式调节阀

一、气动薄膜笼式调节阀 产品概述 本公司生产的ZJSL、ZJHL气动薄膜笼式调节阀,由多弹簧气动执行器及低流阻笼式调节阀阀体组成。气动薄膜笼式调节阀配用的多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小,密封型式采用单座密封,流量特性曲线精度高。气动薄膜笼式调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 气动薄膜笼式调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。 气动

一、气动薄膜笼式调节阀 产品概述

本公司生产的ZJSL、ZJHL气动薄膜笼式调节阀,由多弹簧气动执行器及低流阻笼式调节阀阀体组成。气动薄膜笼式调节阀配用的多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小,密封型式采用单座密封,流量特性曲线精度高。气动薄膜笼式调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
气动薄膜笼式调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。
气动薄膜笼式调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。
气动薄膜笼式调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合。

ZJSL气动薄膜笼式调节阀

二、气动薄膜笼式调节阀 主要技术参数

1、阀体

阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 笼式单座、笼式套筒阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 25 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20~60、60~100、40~200、80~240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动薄膜笼式调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动薄膜笼式调节阀 额定流量系数Kv、允许压差

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线性 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

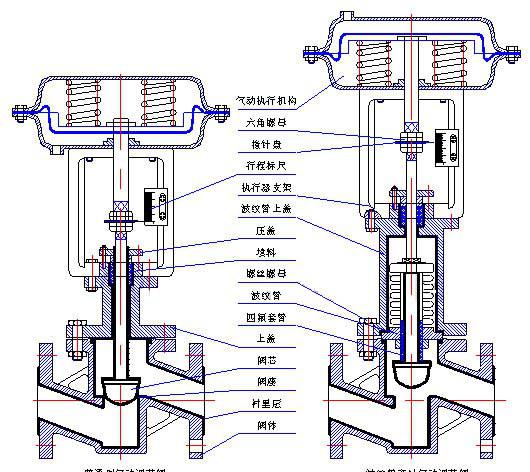

五、气动薄膜笼式调节阀 主要外形图

ZJSL气动薄膜笼式调节阀 外形尺寸图

六、气动薄膜笼式调节阀 主要连接尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
