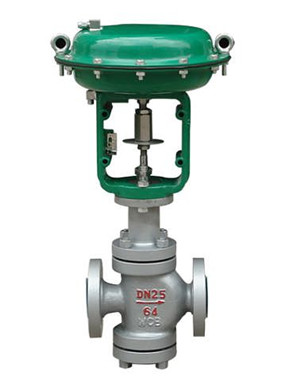

ZJSN气动薄膜双座调节阀

ZJSN气动薄膜双座调节阀

一、气动薄膜双座调节阀 产品概述 ZJSN、ZJHN气动薄膜双座调节阀,由多弹簧直行程气动执行器和直通双座调节阀体组成。气动薄膜双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。调节阀配以电气阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜双座调节阀阀体内有上、下两个阀芯,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏比单座阀大。 气动薄膜双座调节阀适用于对泄露量要求不严格,阀前后压差较大的干净介质

一、气动薄膜双座调节阀 产品概述

ZJSN、ZJHN气动薄膜双座调节阀,由多弹簧直行程气动执行器和直通双座调节阀体组成。气动薄膜双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。调节阀配以电气阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜双座调节阀阀体内有上、下两个阀芯,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏比单座阀大。
气动薄膜双座调节阀适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。
气动薄膜双座调节阀广泛应用于石油、化工、制药、冶金、、电站等工业控制部门,主要控制气体、液体、蒸汽等介质。

ZJSN气动薄膜双座调节阀

二、气动薄膜双座调节阀 主要技术参数

1、阀体

阀体形式 直通双座铸造球型阀
公称通径 DN25~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 双座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器型式 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 25 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20~60、60~100、40~200、80~240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动薄膜双座调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死区% ≤3.0 ≤0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

四、气动薄膜双座调节阀 额定流量系数Kv、允许压差

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差(MPa) ≤ 公称压力
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

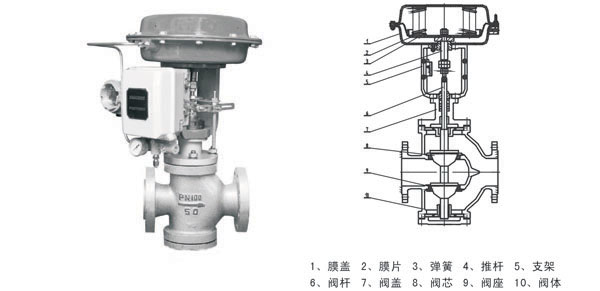

五、气动薄膜双座调节阀 主要外形图

ZJSN气动薄膜双座调节阀 外形尺寸图

六、气动薄膜双座调节阀 主要连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 740 805
PN64 200 210 235 265 295 320 370 440 475 570 750 820
H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
PN40 124 128 145 150 195 220 230 280 290 335 465 528
PN64 130 135 155 170 205 240 255 295 310 360 480 550
H1 165 185 185 205 245 255 270 335 365 430 560 680
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 177 177 177 177 182 182 182 182 182 218 218 218
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
