bj45夹套保温截止阀

bj45夹套保温截止阀

一、BJ45直流式夹套保温截止阀 产品概述 上海霜恒阀门有限公司专业生产的Y型保温截止阀,适用于易结晶流体,由于外面加了一层保温夹套,保温层一般通入蒸汽或者导热油,可以有效保证阀门内部的流体不会结晶。而Y型的结构,可以最大限度降低阀芯对流体的阻力,保证介质流量不会因为保温截止阀而损耗。保温截止阀的设计制造标准如下: 1、设计制造按GB12234-89 GB12234-89 2、结构长度按GB12221-89 GB12221-89 3、法兰尺寸按JB/T79-94 JB/779-94 4、阀门检查和试验按GB13927

一、BJ45直流式夹套保温截止阀 产品概述

上海霜恒阀门有限公司专业生产的Y型保温截止阀,适用于易结晶流体,由于外面加了一层保温夹套,保温层一般通入蒸汽或者导热油,可以有效保证阀门内部的流体不会结晶。而Y型的结构,可以最大限度降低阀芯对流体的阻力,保证介质流量不会因为保温截止阀而损耗。保温截止阀的设计制造标准如下:

1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

二、BJ45直流式夹套保温截止阀 产品型号和图片

BJ45直流式夹套保温截止阀

三、BJ45直流式夹套保温截止阀 技术规范

零件名称LTEM ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列
阀体/阀盖世BODY/CAP ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
闸板WEDGE ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
阀杆STEM 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO?
填料PACKING PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织
垫片GASKET 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE
压盖GLAND FLANGE ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2
填料压环
STUFFING RING
1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO??
螺栓BOLT 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2
螺母NUT 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti

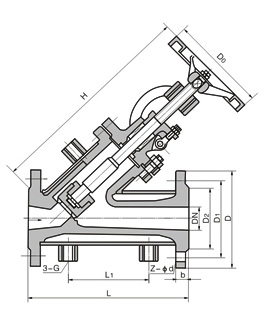

四、BJ45直流式夹套保温截止阀 外形尺寸图

BJ45直流式夹套保温截止阀 外形尺寸图

五、BJ45直流式夹套保温截止阀 外形连接尺寸

公称通径 尺寸
L D D1 D2 b 3-G Z-d H D0
BJ45W
15 130 105 75 55 14 3/8 4-14 175 180
20 150 115 85 68 14 3/8 4-14 185 180
25 160 135 100 78 16 3/8 4-18 210 200
32 180 145 110 85 16 3/8 4-18 350 200
40 200 160 125 100 16 3/8 4-18 360 200
50 250 180 145 120 18 1/2 4-18 380 240
65 265 195 160 135 20 1/2 8-18 440 240
80 280 215 180 155 20 1/2 8-18 510 280
100 300 245 210 185 22 1/2 8-18 620 320
125 325 280 240 210 24 1/2 8-23 680 360
150 350 335 295 265 26 1/2 12-23 818 360
200 400 405 355 320 30 1/2 12-25 1200 400
250 450 460 410 375 30 1/2 12-25 1450 450
300 500 520 470 435 34 1/2 16-25 1600 500
