j61y焊接截止阀

j61y焊接截止阀

一、J61Y高压焊接截止阀 产品概述 上海霜恒阀门有限公司专业生产的J61Y 高压焊接截止阀适用于公称压PN200~PN320 ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。产品主要具有如下特点: 1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。 3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤

一、J61Y高压焊接截止阀 产品概述

上海霜恒阀门有限公司专业生产的J61Y 高压焊接截止阀适用于公称压PN200~PN320 ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。产品主要具有如下特点:

1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

二、J61Y高压焊接截止阀 产品型号和图片

J61Y高压焊接截止阀

三、J61Y高压焊接截止阀 执行标准

型号 J61H-200V J41Y-200V
工作压力(MPa) 19.6 15.58 6.96 19.6 15.58 6.96
适用温度(℃) ≤200 ≤450 ≤570 ≤200 ≤450 ≤570
适用介质 水、蒸汽等
材料 阀体、阀盖 铬钼钒钢
阀瓣 铬钼钒钢+堆焊硬质合金
阀座 铬钼钒钢+堆焊硬质合金
阀杆 铬钼钒钢

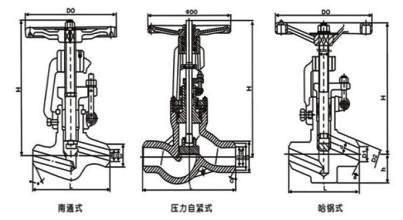

四、J61Y高压焊接截止阀 外形尺寸图

J61Y高压焊接截止阀 外形尺寸图

五、J61Y高压焊接截止阀 外形连接尺寸

公称通径DN 主要外形尺寸和连接尺寸(mm) 重量(kg)
  L D1 D2 D3 α H Do
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
50(1) 250 50 82 / 32 450 320 60
50(2) 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
