j41f46衬氟截止阀

j41f46衬氟截止阀

一、J41F46衬氟截止阀 产品概述 上海霜恒阀门有限公司专业生产的J41F46手动衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,J41F46手动衬氟截止阀被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 设计标准 GB12233/GB12233 结构长度 GB12221

一、J41F46衬氟截止阀 产品概述

上海霜恒阀门有限公司专业生产的J41F46手动衬氟截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,J41F46手动衬氟截止阀被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

设计标准 GB12233/GB12233

结构长度 GB12221

法兰标准 JB/T79-94   GB9113.1-26

检验试验 GB/T13927

二、J41F46衬氟截止阀 产品型号和图片

J41F46衬氟截止阀

三、J41F46衬氟截止阀 零件材料

零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活节螺栓 35 1Cr17Ni2 1Cr17Ni2
阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手轮 WCB WCB WCB

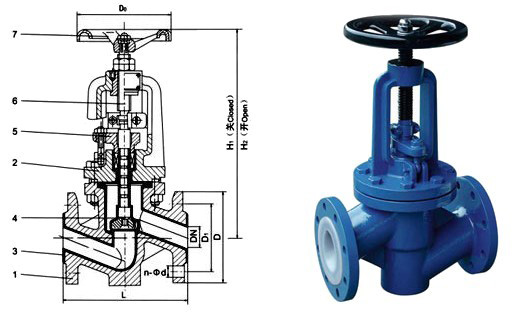

四、J41F46衬氟截止阀 外形尺寸图

J41F46衬氟截止阀 外形尺寸图

五、J41F46衬氟截止阀 外形连接尺寸

规格 L D D1 D2 f b n-d D0 H H1
DN NPS 1.6MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 120 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 335
65 2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
