h71对夹升降式止回阀

h71对夹升降式止回阀

一、H71对夹升降式止回阀 产品概述 上海霜恒阀门有限公司专业生产的H71对夹升降式止回阀,体积小、结构短、重量轻,可以最大限度地节省安装空间。H71对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。 二、H71对夹升降式止回阀 产品型号和图片 H71对夹升降式止回阀 三、H71对夹升降式

一、H71对夹升降式止回阀 产品概述

上海霜恒阀门有限公司专业生产的H71对夹升降式止回阀,体积小、结构短、重量轻,可以最大限度地节省安装空间。H71对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。

二、H71对夹升降式止回阀 产品型号和图片

H71对夹升降式止回阀

三、H71对夹升降式止回阀 主要技术参数

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气

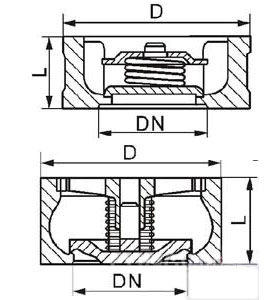

四、H71对夹升降式止回阀 外形尺寸图

H71对夹升降式止回阀外形尺寸图

五、H71对夹升降式止回阀 外形连接尺寸

公称通径 L D 公称通径 L D
1.6 2.5 4.0 1.6 2.5 4.0
15 25 48 48 48 80 71 140 140 140
20 31.5 58 58 58 100 80 160 165 165
25 35.5 68 68 68 125 110 190 195 195
32 40 80 80 870 150 125 215 225 225
40 45 90 90 90 200 160 270 285 390
50 56 105 105 105 250 200 330 340 350
65 63 125 125 125 300 250 385 400 415


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
