保温Y型过滤器

保温Y型过滤器

一、保温Y型过滤器 产品概述 上海霜恒阀门有限公司专业生产的BGL41H保温Y型滤器是用于水、油、气管道和各种设备上不可缺少的一种保温过滤装置,通常装在减压阀、泄压阀、定水位阀或其他设备的进口端,用来过滤介质中的杂质,以保护阀门及设备的正常使用。保温Y型过滤器具有结构简单,阻力小,排污方便、保温效果好等特点。一般用水滤网采用18~30目/英寸,通气滤网40~100目/英寸,如用户有特殊要求过滤网可定制。 二、保温Y型过滤器 产品型号和图片

一、保温Y型过滤器 产品概述

上海霜恒阀门有限公司专业生产的BGL41H保温Y型滤器是用于水、油、气管道和各种设备上不可缺少的一种保温过滤装置,通常装在减压阀、泄压阀、定水位阀或其他设备的进口端,用来过滤介质中的杂质,以保护阀门及设备的正常使用。保温Y型过滤器具有结构简单,阻力小,排污方便、保温效果好等特点。一般用水滤网采用18~30目/英寸,通气滤网40~100目/英寸,如用户有特殊要求过滤网可定制。

二、保温Y型过滤器 产品型号和图片

保温Y型过滤器

三、保温Y型过滤器 主要参数

型号 连接形式 公称压力MPa 试验压力MPa 工作压力MPa 壳体材料 过滤网材料 适用介质
BGL41H-10 法兰 1.0 1.1 1.0 灰铸铁 1.1 水、油和气等
BGL41H -16 法兰 1.6 1.76 1.6 球墨铸铁 1.76
BGL41H -26 法兰 2.5 2.75 2.5 碳钢 2.75

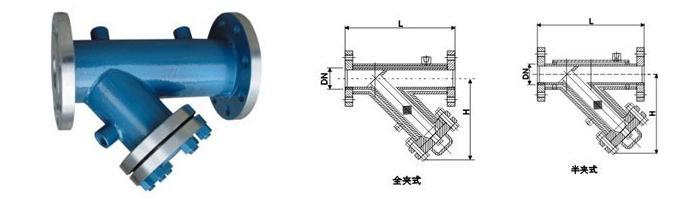

四、保温Y型过滤器 外形尺寸图

保温Y型过滤器外形尺寸图

五、保温Y型过滤器 外形连接尺寸

口径DN(mm) 40 50 65 80 100 125 150 200 250 300 350
BY41H L 200 220 260 280 320 350 380 495 595 640 700
H 100 130 165 195 230 300 335 420 500 580 640


备注:本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
