YB41固定比例减压阀
一、YB41X固定比例式减压阀 产品概述
上海霜恒阀门有限公司专业生产的YB41X固定比例式减压阀外形美观、质量可靠、比例准确、工作平稳，既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的差压力， 改变阀后的有压力，达到减压的目的。固定比例式减压阀减压比例是2：1，3：1，4：1，3：2，5：2等，亦可根据用户特点要求设计不同比例的减压阀产品。
二、YB41X固定比例式减压阀 产品型号和图片
YB41X固定
一、YB41X固定比例式减压阀 产品概述
|
上海霜恒阀门有限公司专业生产的YB41X固定比例式减压阀外形美观、质量可靠、比例准确、工作平稳，既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的差压力， 改变阀后的有压力，达到减压的目的。固定比例式减压阀减压比例是2：1，3：1，4：1，3：2，5：2等，亦可根据用户特点要求设计不同比例的减压阀产品。 |
二、YB41X固定比例式减压阀 产品型号和图片
|
|
|
YB41X固定比例式减压阀
|
三、YB41X固定比例式减压阀 主要技术参数
| 适用介质 | 水、气体 | |||
| 适用温度 | ≤90℃ | |||
| 压力误差 | ≤8％ | |||
| 最小开启 | 2：1 | 0.2MPa | ||
| 压力 | 3：1 | 0.3MPO | ||
| 连接形式 | 法兰、内螺纹 | |||
| 主要零件 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
| 材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |

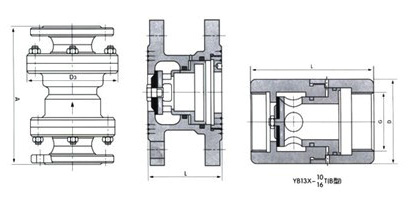

四、YB41X固定比例式减压阀 外形尺寸图
|
|
YB41X固定比例式减压阀 外形尺寸图
|
五、YB41X固定比例式减压阀 外形连接尺寸
| 公称通径 DN (mm) | A | D3 |
| 25 | 232 | 115／125 |
| 32 | 246 | 140／150 |
| 40 | 256 | 150／155 |
| 50 | 270 | 165／175 |
| 65 | 306 | 185／200 |
| 80 | 320 | 210／230 |
| 100 | 340 | 240／265 |
| 125 | 400 | 275／300 |
| 150 | 429 | 310／350 |
| 200 | 358 | 355／400 |
订货须知：
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
