bx44三通保温旋塞阀

bx44三通保温旋塞阀

一、BX44W三通保温旋塞阀 产品概述 上海霜恒阀门有限公司专业生产的BX44W三通保温旋塞阀又三通称夹套旋塞阀,是在普通三通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口,可通入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下,保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX44W三通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。 二、BX44W三通保温旋塞阀 产品型号和图片

一、BX44W三通保温旋塞阀 产品概述

上海霜恒阀门有限公司专业生产的BX44W三通保温旋塞阀又三通称夹套旋塞阀,是在普通三通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口,可通入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下,保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX44W三通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。

二、BX44W三通保温旋塞阀 产品型号和图片

BX44W三通保温旋塞阀

三、BX44W三通保温旋塞阀 性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 工作压力
P(MPa)
适用介质 工作温度
(℃)
壳体 密封
BX44W-1.0P 1.0 1.5 1.1 1.0 硝酸类等 ≤250
BX44W-1.0C 1.0 1.5 1.1 1.0 非腐蚀、弱腐蚀 ≤200

四、BX44W三通保温旋塞阀 主要零件材料

零件名称 阀体、塞子 填料
BX43W-1.0P
BX43W-1.0R
不锈钢 石墨盘根+304
BX43W-1.0C 铸钢

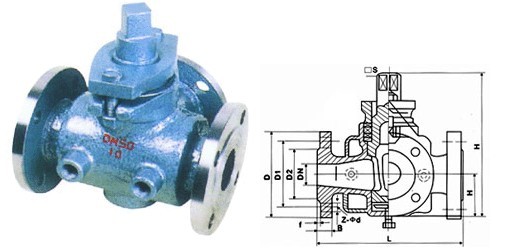

五、BX44W三通保温旋塞阀 外形尺寸图

BX44W三通保温旋塞阀 外形尺寸图

六、BX44W三通保温旋塞阀 外形连接尺寸

口径(DN) L D D1 D2 z-φd
20 150 105 75 55 4╳14
25 160 115 85 65 4╳14
32 190 135 100 78 4╳18
40 200 145 110 85 4╳18
50 220 160 125 100 4╳18
65 280 180 145 120 4╳18
80 300 195 160 135 4╳18
100 340 215 180 155 8╳18
125 350 245 210 185 8╳18
150 400 280 240 210 8╳23
200 450 335 295 265 8╳23
250 530 390 350 320 8╳23
300 580 440 400 368 8╳23
