uz41s柱塞式闸阀

uz41s柱塞式闸阀

一、UZ41S柱塞式闸阀 产品概述 上海霜恒阀门有限公司专业生产的UZ41SM柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。       在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。 UZ41SM柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带

一、UZ41S柱塞式闸阀 产品概述

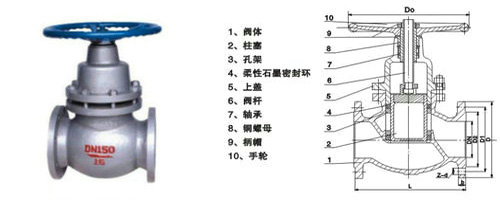

上海霜恒阀门有限公司专业生产的UZ41SM柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
      在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。
UZ41SM柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。

二、UJ641H气动柱塞截止阀 产品型号和图片

UZ41S柱塞式闸阀

三、UZ41S柱塞式闸阀 外形尺寸图

UZ41S柱塞式闸阀 外形尺寸图

五、UZ41S柱塞式闸阀 外形连接尺寸


DN(mm) /
尺寸(mm)
1.6MPa UZ41SM一16C.P.R UZ41H一16C.Y.P.R
15 20 25 32 40 50 65 80 100 125 150 200
L 130 150 160 180 240 250 265 280 300 325 350 400
Do 100 100 120 140 160 180 200 240 280 320 350 400
D 95 105 115 135 140 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
b 14 14 14 16 16 16 18 20 20 22 24 26
Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23

DN(mm)/
尺寸(mm)
2.5MPap; UZ41 SM一25C.P.R UZ41 H一25C.Y.P.R
15 20 25 32 40 50 65 80 100 125 150 200
L 130 150 160 180 240 250 265 280 300 325 350 400
Do 100 100 120 140 160 180 200 240 280 320 350 400
D 95 105 115 135 145 160 180 195 230 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 45 55 65 78 85 100 120 135 160 188 218 278
b 16 16 16 18 18 20 22 22 24 28 30 34
Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25
