常开式气动隔膜阀

常开式气动隔膜阀

一、常开式气动隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的G6K41J常开型气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料) 二、常开式气动隔膜阀 产品型号和图片 常开式气动隔膜阀 三、常开式气动隔膜阀 主要参数

一、常开式气动隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的G6K41J常开型气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)

二、常开式气动隔膜阀 产品型号和图片

常开式气动隔膜阀

三、常开式气动隔膜阀 主要参数

名称


材料


阀体


铸铁 铸钢/衬胶


阀盖


铸钢


气缸盖


铸铁


弹簧


弹簧钢


薄膜


天然胶


螺杆


碳钢


螺杆套


碳钢


阀瓣


铸铁


手轮


铸铁


隔膜


天然胶/丁基胶等


阀杆


碳钢

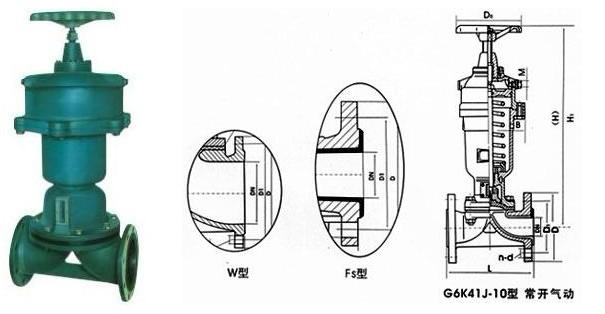

四、常开式气动隔膜阀 外形尺寸图

常开式气动隔膜阀外形尺寸图

五、常开式气动隔膜阀 外形连接尺寸

型号 公称通径DN(㎜) 尺寸(mm) 气动装置(㎜) 质量
(㎏)
L D1 D n-d H1 D0 耗气量㎝2 气源压力MPa

G6B41J-6
25 145 85 115 4-13.5 296 120 2.395×102 0.4 8
32 160 100 140 4-17.5 398 140 6.082×102 0.4 15
40 180 110 150 4-17.5 406 140 6.082×102 0.4 17
50 210 125 165 4-17.5 464 160 1.235×102 0.4-0.5 26
65 250 145 180 4-17.5 - 160 3.725×103 0.4-0.5 32
80 300 160 200 4-17.5 645 200 3.725×103 0.4-0.5 56
100 350 180 220 8-17.5 665 240 9.458×103 0.4-0.5 100
125 400 210 250 8-17.5 832 320 1.409×104 0.4-0.5 170
150 460 240 285 8-22 933 320 2.868×104 0.5 32


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
