fl41放料阀

fl41放料阀

一、上展式、下展式放料阀 产品概述 上海霜恒阀门有限公司专业生产的FL41上展、下展式放料阀,操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。上展式、下展式放料阀具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。上展、下展式放料阀驱动方式有手动、电动、气动。 二、上展式、下展式放料阀 产品型号和图片 上展式、下展式放料阀

一、上展式、下展式放料阀 产品概述

上海霜恒阀门有限公司专业生产的FL41上展、下展式放料阀,操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。上展式、下展式放料阀具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。上展、下展式放料阀驱动方式有手动、电动、气动。

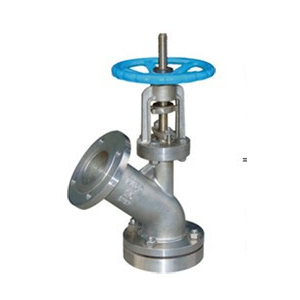

二、上展式、下展式放料阀 产品型号和图片

上展式、下展式放料阀

三、上展式、下展式放料阀 主要参数


零件名称
ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

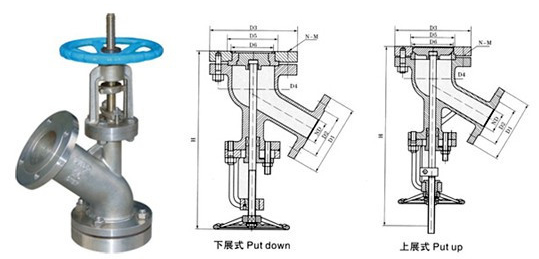

四、上展式、下展式放料阀 外形尺寸图

上展式、下展式放料阀外形尺寸图

五、上展式、下展式放料阀 外形连接尺寸

口径
DN(mm)
上展式 下展式
D D3 H DO D D3 H DO
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 335 665 320
200 335 335 900 360 335 405 800 360
250 405 405 1035 500 405 460 945 500


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
