衬氟放料球阀

衬氟放料球阀

一、衬氟放料球阀 产品概述 上海霜恒专业生产的FQ41F46衬氟放料球阀是衬里球阀的延伸产品,为各种强腐包性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬里颜料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。 二、衬氟放料球阀 产品型号和图片

一、衬氟放料球阀 产品概述

上海霜恒专业生产的FQ41F46衬氟放料球阀是衬里球阀的延伸产品,为各种强腐包性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬里颜料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

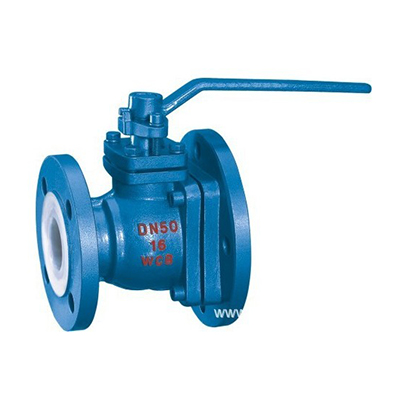

二、衬氟放料球阀 产品型号和图片

衬氟放料球阀

三、衬氟放料球阀 主要参数

设计规范 GB 12237 / API 608 / API 6D
驱动方式 手动、蜗轮传动、气动、电动
公称通径 (DN) 50、80 mm
公称压力 (PN) 1.0 MPa,1.6 MPa,2.5 MPa
适用温度 -50~180 ℃
备注 FQ641F型衬氟放料球阀衬氟放料球阀、L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。


四、衬氟放料球阀 外形尺寸图

衬氟放料球阀外形尺寸图

五、衬氟放料球阀 外形连接尺寸

公称通径 PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)
DN L D D1 D2 f b z-φd D0 H
25/50 125 115/140 85/110 65/90 3/3 17/17 4-φ14/4-φ14 180 105
32/65 135 140/160 100/130 78/110 3/3 19/17 4-φ18/4-φ14 180 120
40/65 150 150/160 11/130 85/110 3/3 19/17 4-φ18/4-φ14 225 140
40/80 150 150/190 110/150 85/125 3/3 19/19 4-φ18/4-φ18 225 140
50/80 165 165/190 125/150 100/125 3/3 21/19 4-φ18/4-φ18 225 150
50/100 165 165/210 125/170 100/145 3/3 21/19 4-φ18/4-φ18 225 150
65/100 180 185/210 145/170 120/145 3/3 21/19 4-φ18/8-φ18 360 160
65/125 180 185/210 145/200 120/175 3/4 21/20 8-φ18/8-φ18 360 160
80/125 240 200/240 160/200 135/175 3/4 21/20 8-φ18/8-φ18 420 215
80/150 240 200/265 160/225 135/200 3/4 21/22 8-φ18/8-φ18 420 215
100/150 260 220/265 180/225 155/200 3/4 23/22 8-φ18/8-φ18 420 240
100/200 260 220/320 180/280 155/255 3/4 23/24 8-φ18/8-φ18 420 240


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
