qb1单口排气阀

qb1单口排气阀

一、QB1单口排气阀 产品概述  上海霜恒专业生产的QB1单口排气阀主要由阀体、上盖、阀杆、浮球、排气嘴等组成,分法兰和丝扣两种排气阀,适用于小口径管道上管子为φ15-50,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。  当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又

一、QB1单口排气阀 产品概述

 上海霜恒专业生产的QB1单口排气阀主要由阀体、上盖、阀杆、浮球、排气嘴等组成,分法兰和丝扣两种排气阀,适用于小口径管道上管子为φ15-50,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

二、QB1单口排气阀 产品型号和图片

QB1单口排气阀

三、QB1单口排气阀 主要参数

部件 材质
阀体 铸铁
阀盖 铸铁
浮球 不锈钢
塞头 橡胶
排气阀 黄铜
螺丝螺母 20号钢

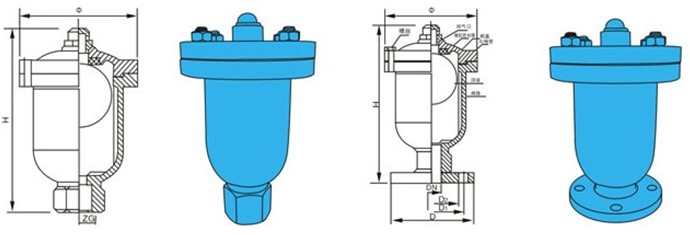

四、QB1单口排气阀 外形尺寸图

QB1单口排气阀外形尺寸图

五、QB1单口排气阀 外形连接尺寸

DN H D D1 Z-фd
法兰式 15 245 195 160 4-18
20 245 195 160 4-18
25 245 195 160 4-18
丝扣式 15、20 245
25、32 245
40、50 310


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
