arvx微量排气阀

arvx微量排气阀

一、ARVX微量排气阀 产品概述 上海霜恒专业生产的 ARVX微量排气阀,用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装此阀,管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。      当水进入管路时,塞头停在定位下部,进行大量排气,当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部

一、ARVX微量排气阀 产品概述

上海霜恒专业生产的 ARVX微量排气阀,用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装此阀,管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。

     当水进入管路时,塞头停在定位下部,进行大量排气,当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时会出现负压,浮球顺水下降,打开小孔进行大量进气确保管道安全。

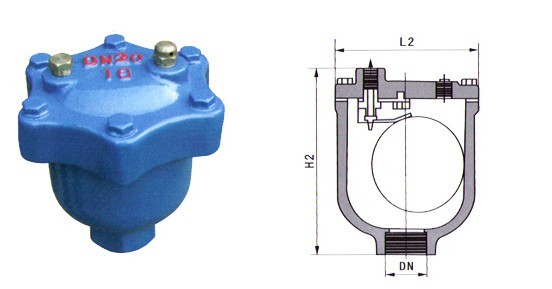

二、ARVX微量排气阀 产品型号和图片

ARVX微量排气阀

三、ARVX微量排气阀 主要参数

序号 ARVX微量型零件名称 ARVX微量型零件材料
1 阀盖 球墨铸铁
2 阀座 304不锈钢
3 杆架 304不锈钢
4 塞头 合成橡胶BUNA-N,VITON
5 杠杆 304不锈钢
6 浮球 304不锈钢
7 阀体 球墨铸铁
8 螺栓 镀锌钢制


四、ARVX微量排气阀 外形尺寸图

ARVX微量排气阀外形尺寸图

五、ARVX微量排气阀 外形连接尺寸

公称通径DN(mm) 进口尺寸 出口尺寸 排气孔尺寸(mm) ARVX微量型外形尺寸
A(长)×B(宽)×(高)(mm)
15

1/2'

(15m/m)

1/4' 1.6 102×86×127
20 3/4'
(20m/m)
1/4' 1.6 102×86×127
25 1'
(25m/m)
1/4' 1.6 102×86×127


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
