j45j直流衬胶截止阀

j45j直流衬胶截止阀

一、直流衬胶截止阀 产品概述 上海霜恒专业生产的J45J直流式衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀,破坏密封面。直流衬胶截止阀的阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。 二、直流衬胶截止阀 产品型号和图片

一、直流衬胶截止阀 产品概述

上海霜恒专业生产的J45J直流式衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀,破坏密封面。直流衬胶截止阀的阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

二、直流衬胶截止阀 产品型号和图片

直流衬胶截止阀

三、直流衬胶截止阀 主要参数


零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里/阀座 衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)
填料/压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活节螺栓 35 1Cr17Ni2 1Cr17Ni2
阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手轮 WCB WCB WCB

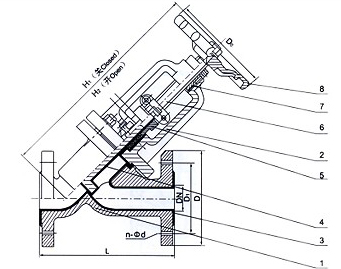

四、直流衬胶截止阀 外形尺寸图

直流衬胶截止阀外形尺寸图

五、直流衬胶截止阀 外形连接尺寸

公称通径 标准值 参考值
DN(mm) L D D1 D2 f b Z-Фd D0 H1 H2 WT(Kg)
PN1.0MPa
15 130 95 65 45 2 14 4-Ф14 100 165 180 6.5
20 150 105 75 55 2 16 4-Ф14 100 195 215 7
25 160 115 85 65 2 16 4-Ф14 120 210 235 7.8
32 180 135 100 78 2 18 4-Ф18 140 215 245 11
40 200 145 110 85 3 18 4-Ф18 140 260 295 13
50 230 160 125 100 3 20 4-Ф18 160 300 345 15
65 290 180 145 120 3 20 4-Ф18 180 320 380 23
80 310 195 160 135 3 22 4-Ф18 240 390 465 38
100 350 215 180 155 3 22 8-Ф18 240 450 540 42
125 400 245 210 185 3 24 8-Ф18 280 460 570 55
150 480 380 240 210 3 24 8-Ф23 320 530 665 77
200 600 335 295 265 3 26 8-Ф23 360 600 790 135
250 730 390 350 320 3 28 12-Ф23 400 720 940 220


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
