一、衬胶截止阀 产品概述 上海霜恒专业生产的J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。 二、衬胶截止阀 产品型号和图片 衬胶截止阀 三、衬胶截止阀 主要参数

一、衬胶截止阀 产品概述

上海霜恒专业生产的J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

二、衬胶截止阀 产品型号和图片

衬胶截止阀

三、衬胶截止阀 主要参数


遵循规范 STANDARD
设计于制造 GB 12233/GB 12235
结构长度 GB 12221(长-短系列)
法兰尺寸 JB 78/JB 79(GB,HG,SH)
压力试验 GB/T 13927
标志 GB 12220
供货 GB/T 12252

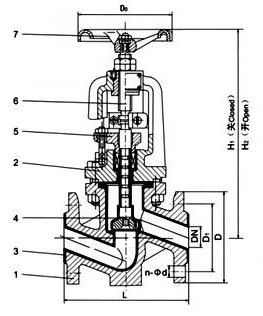

四、衬胶截止阀 外形尺寸图

衬胶截止阀外形尺寸图

五、衬胶截止阀 外形连接尺寸

公称通径DN 公称压力MPa 工作压力MPa L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
质量
15 1.6
1.0
1.6
1.0
130 95 65 4-14 213 232 100 4
20 150 105 75 4-14 224 246 100 6
25 160 115 85 4-14 240 272 120 8
32 180 140 100 4-18 262 285 120 10.5
40 200 150 110 4-18 283 310 140 16.5
50 2360 165 125 4-18 311 345 140 18.
65 290 185 1451 4-18 366 410 160 26
80 310 200 60 6/2-18 388 430 200 36.5
100 350 220 180 6/2-18 463 535 280 58
125 400 250 210 6/2-18 495 575 380 64
150 480 285 240 6/2-22 560 60 320 85
200 495 340 295 6/2-22 615 715 360 155
250 622 405 355 10/2-22 790 935 500 243
300 698 460 410 10/2-22 908 1100 500 295


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
